Na substituição, use as seguintes lâmpadas.
Farol Alto: 12V 60W (Lâmpada HB3 do tipo halógena)*
Farol Alto: Tipo LED*
Farol Baixo: 12V 55W (Lâmpada H7 LL do tipo halógena)*
Farol Baixo: Tipo LED*
|
|
Modelos com faróis com lâmpadas halógenas*Lâmpadas halógenas ficam muito quente quando acesas. A contaminação com óleo e a presença de impressões digitais ou riscos no vidro da lâmpada podem causar superaquecimento e quebra da lâmpada. O foco dos faróis foi ajustado na fábrica e, normalmente, não precisa ser ajustado. No entanto, se transportar regularmente objetos pesados no porta-malas, faça a regulagem do nivelamento dos faróis em uma Concessionária Autorizada Honda no Território Nacional. Ao substituir a lâmpada halógena segure-a pela base e proteja o vidro do contato com seus dedos ou objetos rígidos. Se tocar o vidro da lâmpada, limpe-o com álcool e um pano limpo. Modelos com faróis do tipo LED*As luzes do farol alto e do farol baixo são do tipo LED. Leve o veículo a uma Concessionária Autorizada Honda no Território Nacional para inspeção e substituição do conjunto das lâmpadas. |

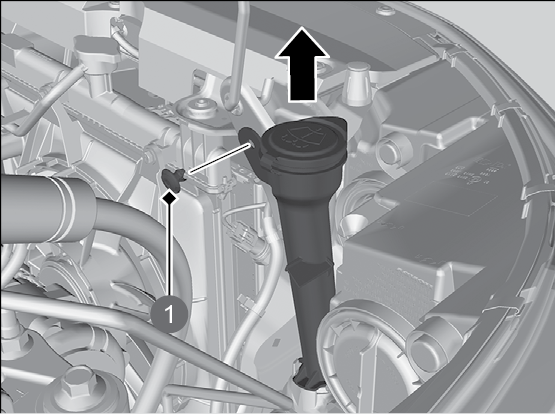

1. Remova a presilha, usando uma chave de fenda e, em seguida, remova a parte superior do reservatório do lavador do para-brisa.
Presilha

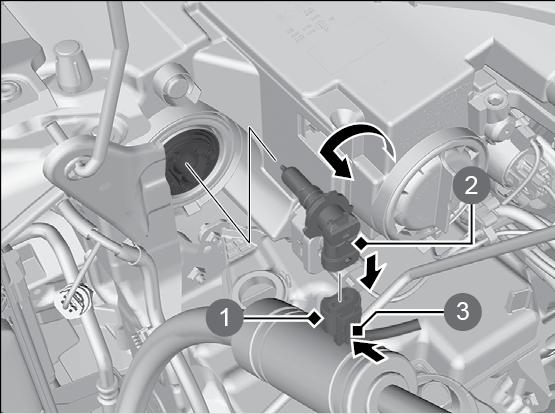

2. Pressione a lingueta para desconectar o conector.
3. Gire a lâmpada no sentido anti-horário para removê-la.
Conector
Lâmpada
Lingueta
4. Insira a lâmpada nova no conjunto do farol e gire-a no sentido horário.
5. Conecte o conector do chicote no conector da lâmpada.
|
|

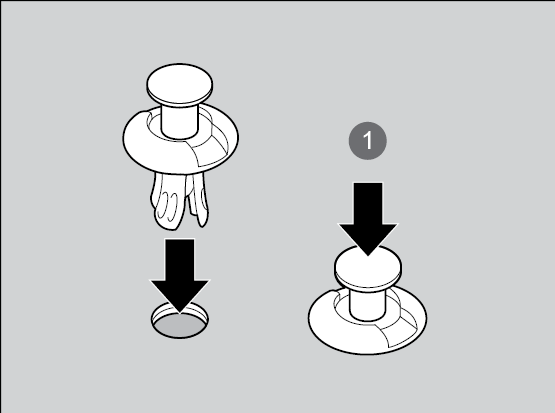

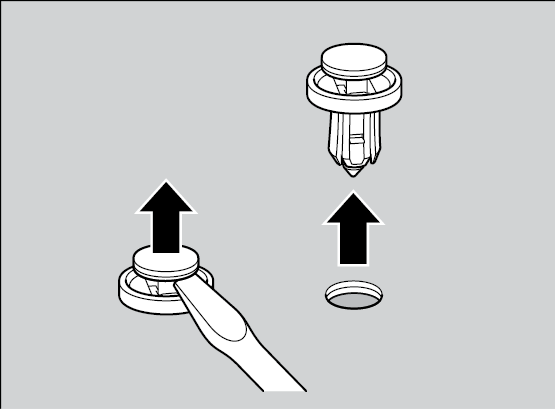

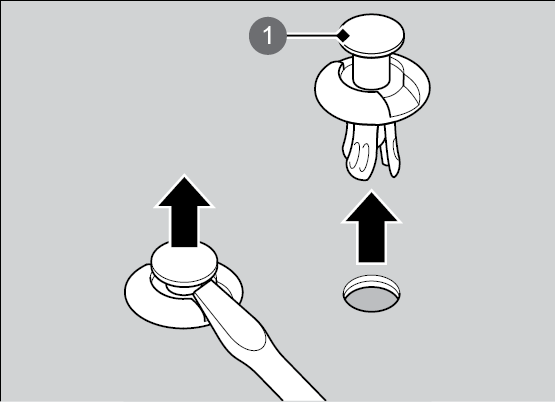

PresilhaInsira uma chave de fenda e levante o pino central para remover a presilha.

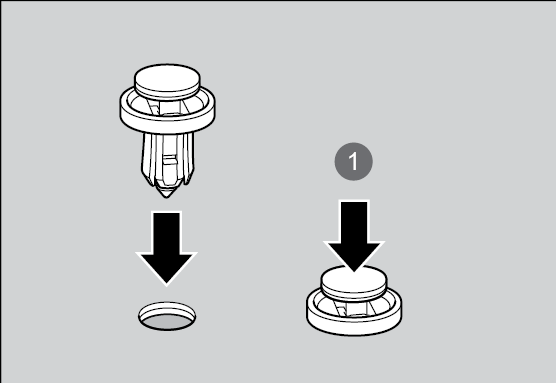

Insira a presilha com o pino central levantado e pressione-o até que fique nivelado.
Caso encontre dificuldade ou não se sinta seguro em realizar o procedimento, este serviço deve ser executado em uma Concessionária Autorizada Honda no Território Nacional, preferencialmente. |

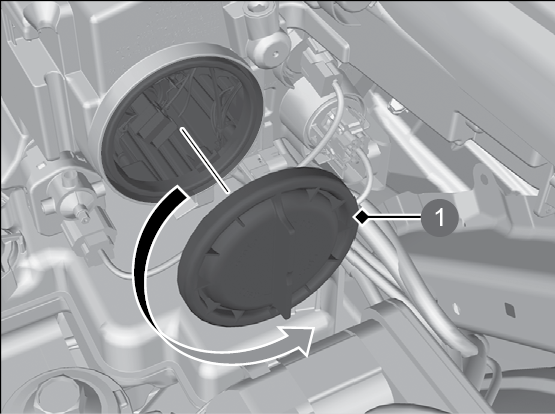

1. Gire a cobertura no sentido anti-horário para removê-la.
Cobertura

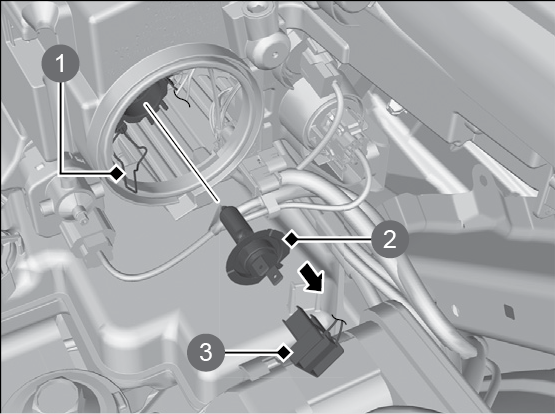

2. Desconecte o conector.
3. Desencaixe a presilha de retenção e remova a lâmpada.
Presilha de Retenção
Lâmpada
Conector
4. Insira a lâmpada nova no conjunto do farol.
5. Encaixe a presilha de retenção corretamente.
6. Conecte o conector do chicote nos terminais da lâmpada.
*Não disponível em todos os modelos
Na substituição, use as seguintes lâmpadas.
Sinalizadores de Direção Dianteiros: 12V 21W Âmbar (WY21W)*
Tipo LED*

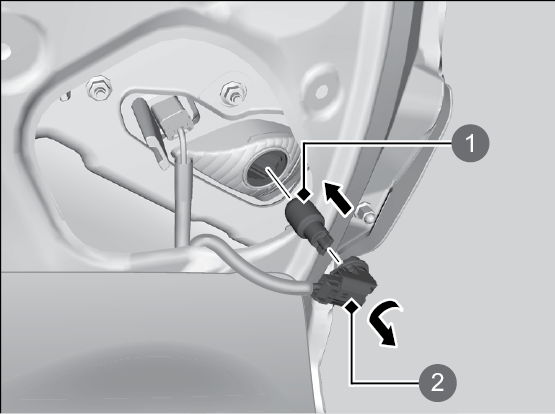

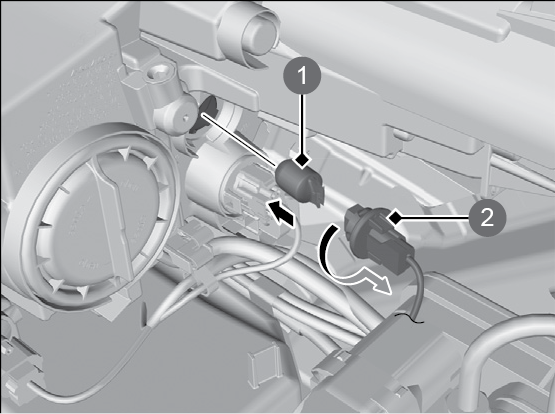

1. Gire o soquete no sentido anti-horário e remova-o.
2. Remova a lâmpada antiga e insira uma lâmpada nova.
Lâmpada
Soquete
|
|
Modelos com faróis do tipo LED*As luzes dos sinalizadores de direção dianteiros são do tipo LED. Leve o veículo a uma Concessionária Autorizada Honda no Território Nacional para inspeção e substituição do conjunto das lâmpadas. Modelos com faróis com lâmpadas halógenas*Caso encontre dificuldade ou não se sinta seguro em realizar o procedimento, este serviço deve ser executado em uma Concessionária Autorizada Honda no Território Nacional, preferencialmente. |
*Não disponível em todos os modelos
As luzes das lanternas dianteiras/luzes de condução diurna são do tipo LED. Leve o veículo a uma Concessionária Autorizada Honda no Território Nacional para inspeção e substituição do conjunto das lâmpadas.
Na substituição, use as seguintes lâmpadas.
Farol de Neblina: 12V 35W (Lâmpada H8 do tipo halógena)*
Tipo LED*

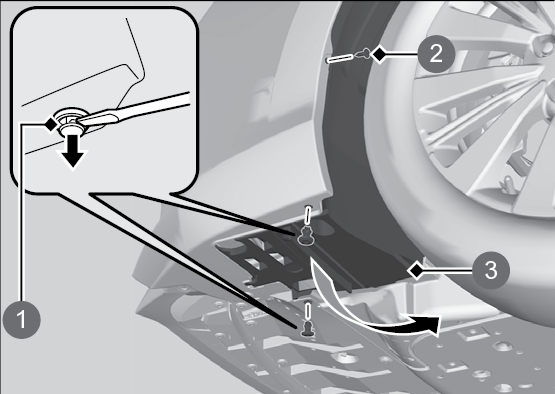

1. Remova o parafuso usando uma chave Philips e remova as presilhas usando uma chave de fenda.
2. Puxe para baixo a cobertura inferior.
Presilha
Parafuso
Cobertura Inferior

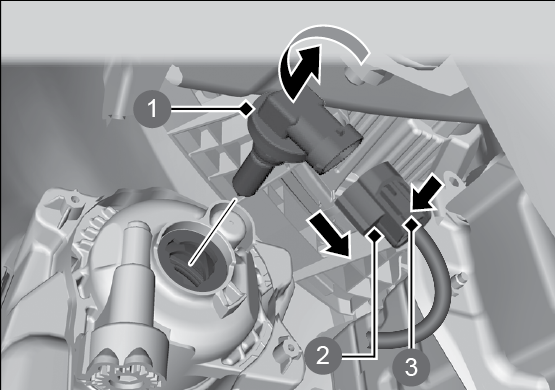

3. Pressione a lingueta para desconectar o conector.
4. Gire a lâmpada no sentido anti-horário para removê-la.
Lâmpada
Conector
Lingueta
5. Insira a lâmpada nova no conjunto do farol de neblina e gire-a no sentido horário.
6. Conecte o conector do chicote no conector da lâmpada.
|
|
Modelos com faróis de neblina do tipo LED*As luzes do farol de neblina são do tipo LED. Leve o veículo a uma Concessionária Autorizada Honda no Território Nacional para inspeção e substituição do conjunto das lâmpadas. Modelos com faróis de neblina com lâmpadas halógenas*As lâmpadas halógenas tornam-se muito quentes quando são ligadas. Deixe-a esfriar antes de manuseá-la. A contaminação com óleo e a presença de impressões digitais ou riscos no vidro da lâmpada podem causar superaquecimento e quebra da lâmpada. Ao substituir a lâmpada halógena, segure-a pela base e proteja o vidro do contato com seus dedos ou objetos rígidos. Se tocar o vidro da lâmpada, limpe-o com álcool e um pano limpo. PresilhaInsira uma chave de fenda e levante o pino central para remover a presilha.
Insira a presilha com o pino central levantado e pressione-o até que fique nivelado.
Caso encontre dificuldade ou não se sinta seguro em realizar o procedimento, este serviço deve ser executado em uma Concessionária Autorizada Honda no Território Nacional, preferencialmente. |
*Não disponível em todos os modelos
As luzes dos sinalizadores de direção laterais, nos espelhos retrovisores externos, são do tipo LED. Leve o veículo a uma Concessionária Autorizada Honda no Território Nacional para inspeção e substituição do conjunto das lâmpadas.
Na substituição, use as seguintes lâmpadas.
Luzes de Freio: Tipo LED
Luzes da Lanternas Laterais Traseiras: Tipo LED
Luzes dos Sinalizadores de Direção Traseiros: 12V 21W Âmbar (WY21W)
1. Abra o porta-malas.

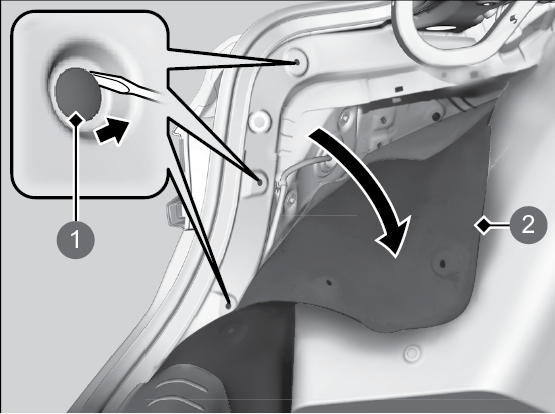

2. Remova as presilhas de fixação usando uma chave de fenda e puxe o revestimento do porta-malas.
Presilha
Revestimento do Porta-malas

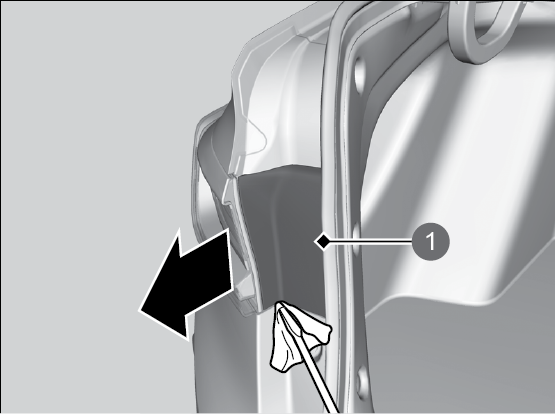

3. Usando uma chave de fenda, remova o acabamento da lanterna traseira.
Cobertura

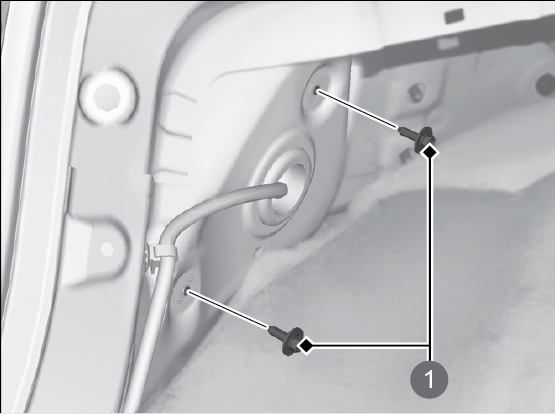

4. Remova os parafusos, usando uma chave Phillips ou um soquete.
Parafusos

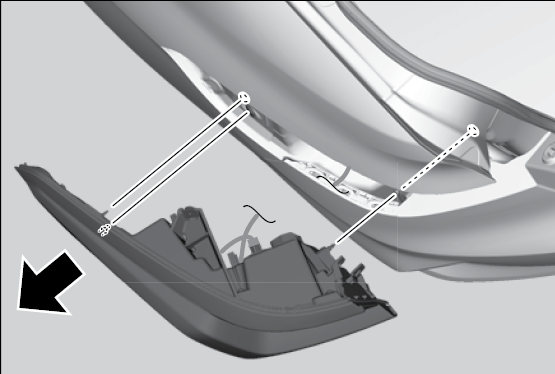

5. Puxe cuidadosamente o conjunto da lanterna traseira para fora da coluna traseira.

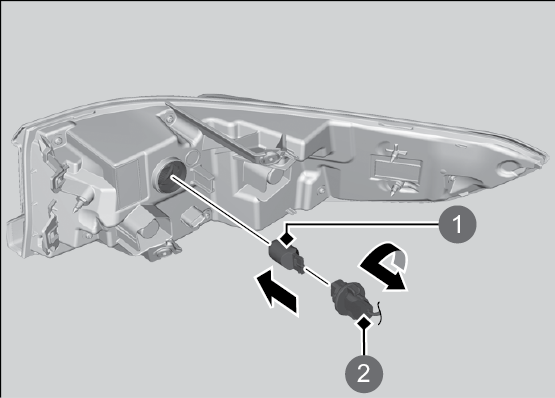

6. Gire o soquete no sentido anti-horário e remova-o.
7. Remova a lâmpada e insira uma lâmpada nova.
Lâmpada
Soquete
|
|
| As luzes de freio e das lanternas laterais traseiras são do tipo LED. Leve o veículo a uma Concessionária Autorizada Honda no Território Nacional para inspeção e substituição do conjunto das lâmpadas. Caso encontre dificuldade ou não se sinta seguro em realizar o procedimento, este serviço deve ser executado em uma Concessionária Autorizada Honda no Território Nacional, preferencialmente. |
Na substituição, use as seguintes lâmpadas.
Luzes da Lanternas Traseiras: Tipo LED
Luzes de Ré: 12V 16W (W16W)
1. Abra o porta-malas.
2. Remova as presilhas de fixação, usando uma chave de fenda e, em seguida, puxe a cobertura para trás.
Cobertura
Presilha
3. Gire o soquete no sentido anti-horário e remova-o.
4. Remova a lâmpada do soquete e insira a lâmpada nova.
Lâmpada
Soquete
|
|
| As luzes das lanternas traseiras são do tipo LED. Leve o veículo a uma Concessionária Autorizada Honda no Território Nacional para inspeção e substituição do conjunto das lâmpadas. |
Na substituição, use as seguintes lâmpadas.
Luzes da Placa de Licença Traseira: 12V 5W (W5W)

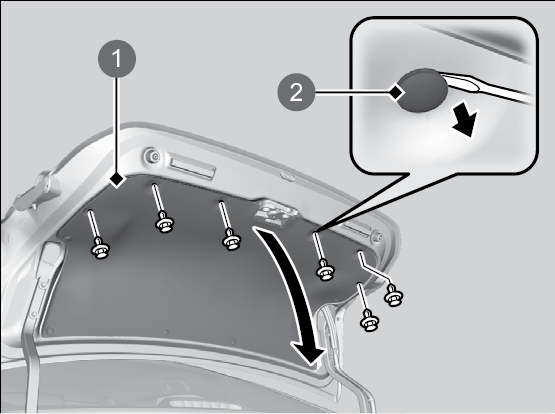

1. Abra o porta-malas.
2. Remova as presilhas de fixação, usando uma chave de fenda e, em seguida, puxe a cobertura para trás.
Cobertura
Presilha

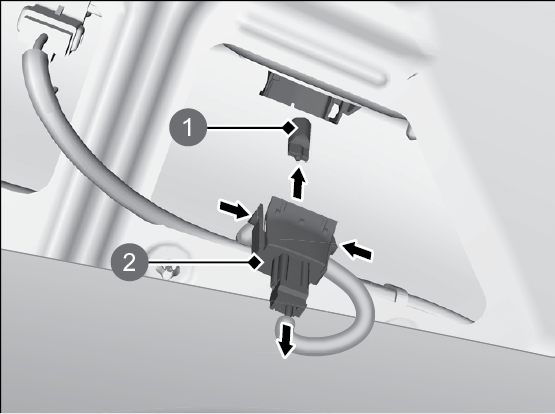

3. Remova o conjunto da luz da placa de licença, comprimindo as linguetas nos dois lados do soquete.
4. Remova a lâmpada do soquete e insira a lâmpada nova.
Lâmpada
Soquete
Na substituição, use a seguinte lâmpada.
Luz do Brake Light: 12V 21W (P21W)

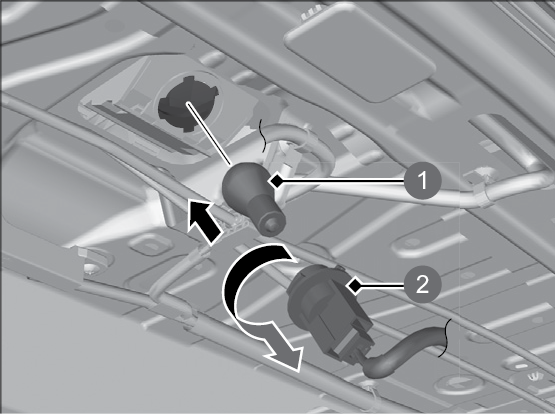

1. Abra o porta-malas.
2. Gire o soquete no sentido anti-horário e remova-o.
3. Remova a lâmpada e insira uma lâmpada nova.
Lâmpada
Soquete
Na substituição, use a seguinte lâmpada.
Luz de Cortesia: 12V 8W
1. Usando uma chave de fenda, levante a borda da lente para removê-la.
2. Remova a lâmpada e insira uma lâmpada nova.
Lâmpada
Na substituição, use as seguintes lâmpadas.
Luzes de Leitura: 12V 10W

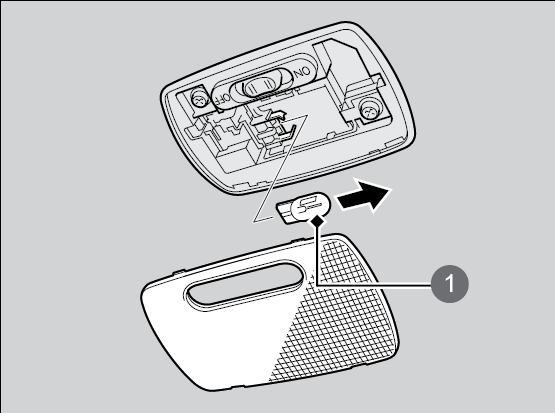

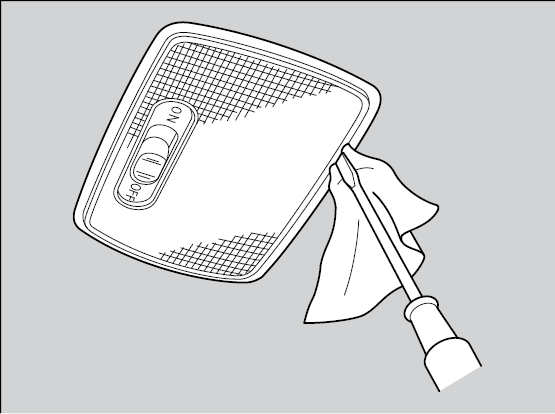

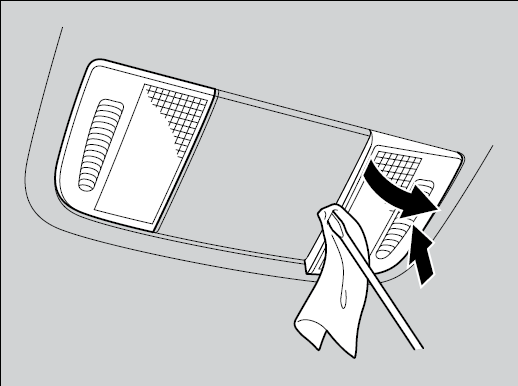

1. Pressione e mantenha pressionada a parte externa da lente.
2. Usando uma chave de fenda, levante a borda interna da lente para removê-la.

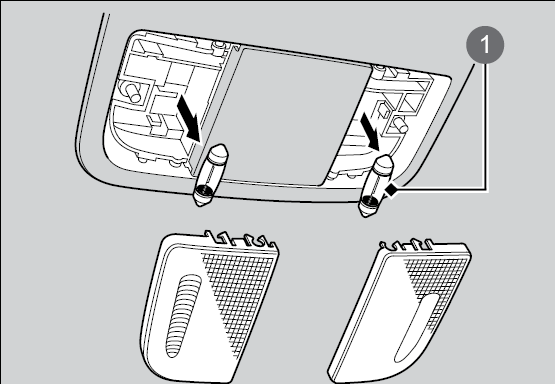

3. Remova a lâmpada e insira uma lâmpada nova.
Lâmpada
Na substituição, use as seguintes lâmpadas.
Luz do Porta-malas: 5 W

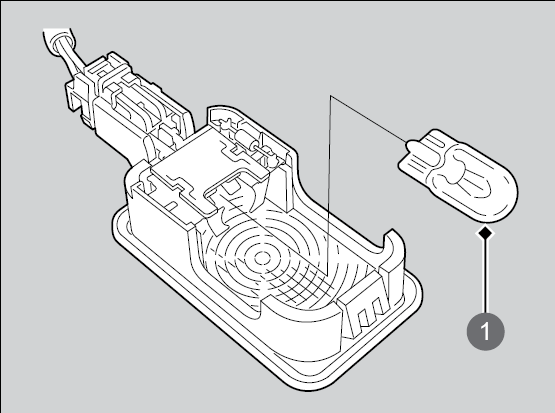

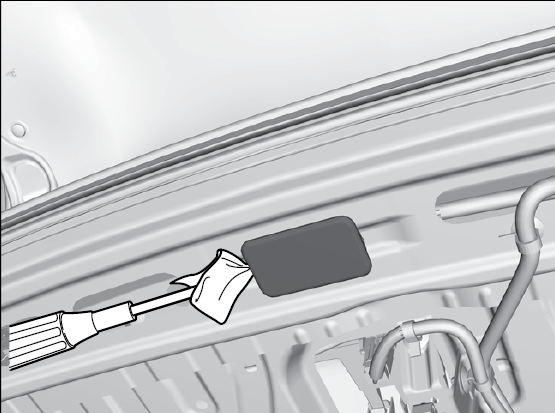

1. Utilizando uma chave de fenda, levante a borda da cobertura para removê-la.
2. Remova a lâmpada do soquete e insira a lâmpada nova.
Lâmpada
