Levantamento do Veículo

Recomendamos que o veículo seja levantado do chão somente em uma Concessionária Autorizada Honda no Território Nacional.

Utilize os procedimentos de levantamento do veículo descritos a seguir, somente em condição de emergência, em que não seja possível levar o veículo até uma Concessionária Autorizada Honda no Território Nacional.

Atenção

Caso os procedimentos a seguir não sejam seguidos exatamente como descritos, o seu veículo poderá ser danificado. Estes danos não serão cobertos pela garantia. Se for necessário remover componentes pesados como a suspensão ou o tanque de combustível da parte traseira do veículo, primeiro apoie a frente do veículo com cavaletes automotivos de segurança altos. Quando algum peso significativo é removido da traseira do veículo, o centro de gravidade pode mudar, fazendo com que o veículo tombe para a frente no elevador.

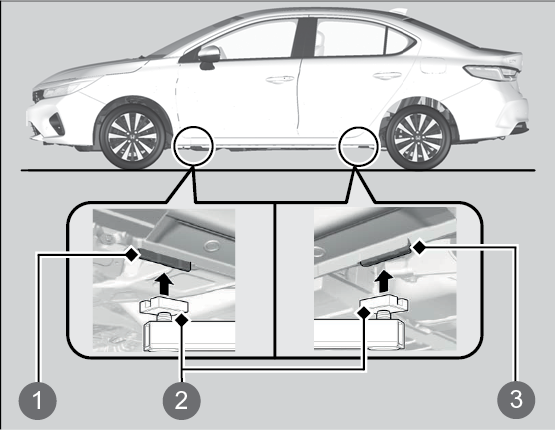

Pontos de Levantamento com Elevador de Veículos

1. Posicione os calços do elevador sob os encaixes da carroçaria dianteiro e traseiro do veículo.

Encaixe da Carroçaria Dianteiro

Calços do Elevador

Encaixe da Carroçaria Traseiro

Atenção

Verifique se os calços do elevador foram colocados corretamente, para evitar danos ao veículo.

2. Suba o elevador alguns centímetros e balance o veículo com cuidado para certificar-se de que ele está firmemente apoiado.

3. Suba o elevador até a altura máxima e verifique se os encaixes da carroçaria do veículo estão firmemente em contato com os calços do elevador.

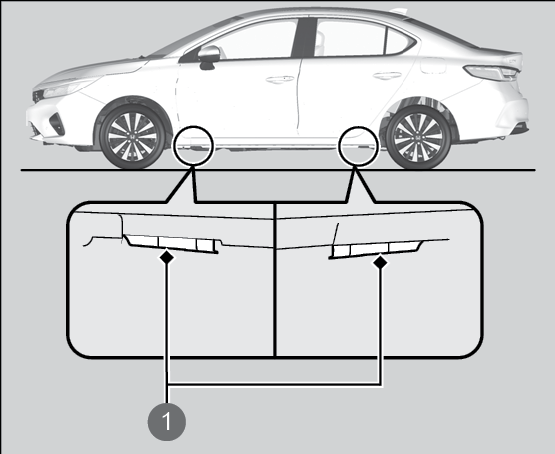

Pontos de Apoio dos Cavaletes Automotivos de Segurança

Para apoiar o veículo sobre os cavaletes automotivos de segurança, use os mesmos encaixes da carroçaria para elevação do veículo. Sempre use cavaletes automotivos de segurança para apoiar o veículo, ao realizar qualquer tipo de serviço.

Encaixe da Carroçaria

Cuidado

NUNCA faça qualquer tipo de serviço em um veículo que esteja sustentado somente pelo macaco de piso.

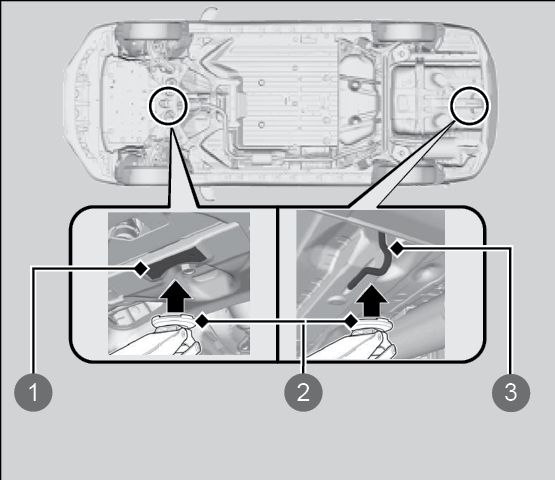

Pontos de Levantamento com Macaco de Piso

1. Ao elevar a parte dianteira do veículo, aplique o freio de estacionamento. Ao elevar a parte traseira do veículo, mova a alavanca seletora para a posição .

2. Coloque calços de roda nas rodas que não forem levantadas.

3. Ao elevar a parte dianteira do veículo, coloque a plataforma de elevação do macaco de piso sob o suporte de elevação dianteiro. Ao elevar a parte traseira do veículo, coloque a plataforma de elevação do macaco de piso sob o suporte de elevação traseiro.

• Centralize o suporte de elevação na plataforma de elevação do macaco de piso. Levante o veículo até que esteja a uma altura suficiente para a colocação dos cavaletes automotivos de segurança, sob os encaixes da carroçaria, para elevação do veículo.

(Figura Ilustrativa)

Suporte de Elevação Dianteiro

Plataforma de Elevação do Macaco de Piso

Suporte de Elevação Traseiro

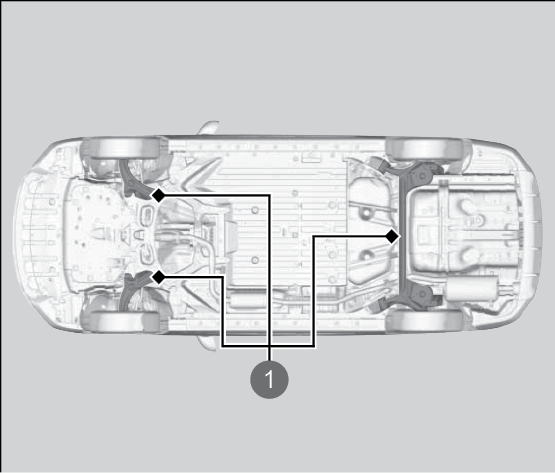

Cuidado

Levantar o veículo com um macaco de piso posicionado incorretamente, apoiado na suspensão ou apoiado em outras partes que não sejam as indicadas no procedimento, poderá danificar o veículo e/ou fazer com que o veículo caia dele. Além disso, pode resultar em acidente, causando FERIMENTOS GRAVES OU FATAIS. (Figura Ilustrativa) Suspensão do Veículo

Atenção

Verifique se o macaco de piso foi colocado corretamente, para evitar danos ao veículo. Caso a plataforma de elevação do macaco de piso não possa ser colocada sob o suporte de elevação dianteiro, eleve o veículo, após subir as rodas dianteiras sob uma rampa automotiva ou equivalente.

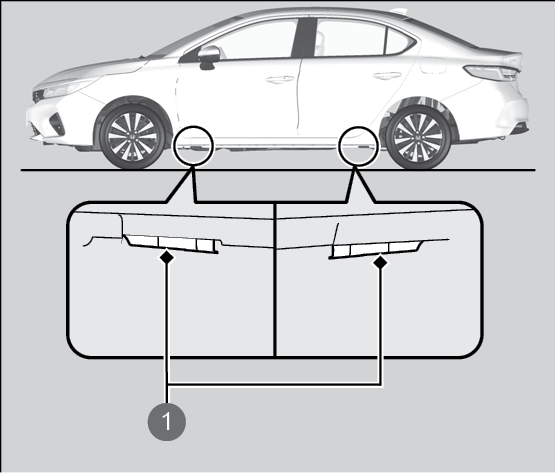

4. Coloque os cavaletes automotivos de segurança embaixo dos encaixes da carroçaria do veículo, ajustando-os para que o veículo fique nivelado lateralmente.

5. Abaixe o veículo sobre os cavaletes automotivos de segurança.

Encaixe da Carroçaria

Cuidado

NUNCA faça qualquer tipo de serviço em um veículo que esteja sustentado somente pelo macaco de piso.

Atenção

Verifique se os encaixes da carroçaria do veículo estão apoiados corretamente sobre os cavaletes automotivos de segurança.
