Substituição das Lâmpadas

Luzes dos Faróis

Na substituição, use as seguintes lâmpadas.

Farol Alto: 12V 60W (Lâmpada HB3 do tipo halógena)*

Farol Alto: Tipo LED*

Farol Baixo: 12V 55W (Lâmpada H7 do tipo halógena)*

Farol Baixo: Tipo LED*

Atenção

Modelos com faróis com lâmpadas halógenas*

Lâmpadas halógenas ficam muito quente quando acesas. A contaminação com óleo e a presença de impressões digitais ou riscos no vidro da lâmpada podem causar superaquecimento e quebra da lâmpada.

O foco dos faróis foi ajustado na fábrica e, normalmente, não precisa ser ajustado. No entanto, se transportar regularmente objetos pesados no compartimento de bagagem, faça a regulagem do nivelamento dos faróis em uma Concessionária Autorizada Honda no Território Nacional.

Ao substituir a lâmpada halógena segure-a pela base e proteja o vidro do contato com seus dedos ou objetos rígidos. Se tocar o vidro da lâmpada, limpe-o com álcool e um pano limpo.

Modelos com faróis do tipo LED*

As luzes do farol alto e do farol baixo são do tipo LED. Leve o veículo a uma Concessionária Autorizada Honda no Território Nacional para inspeção e substituição do conjunto das lâmpadas.

Farol Alto

Modelos com faróis com lâmpadas halógenas*

Lado direito

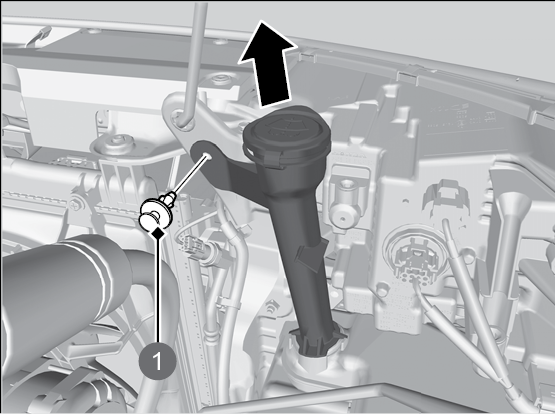

1. Remova a presilha, usando uma chave de fenda e, em seguida, remova a parte superior do reservatório do lavador do para-brisa.

Presilha

Ambos os lados

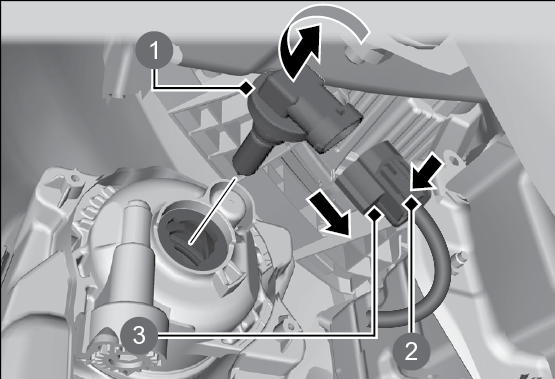

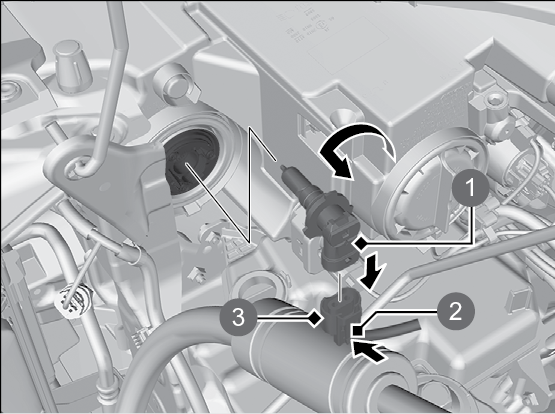

2. Pressione a lingueta para desconectar o conector.

3. Gire a lâmpada no sentido anti-horário para removê-la.

Lâmpada

Lingueta

Conector

4. Insira a lâmpada nova no conjunto do farol e gire-a no sentido horário.

5. Conecte o conector do chicote no conector da lâmpada.

Atenção

Presilha

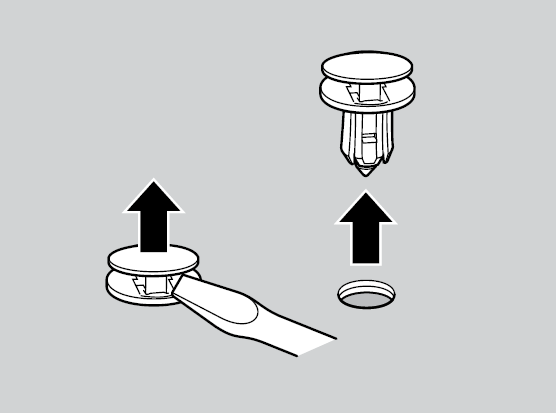

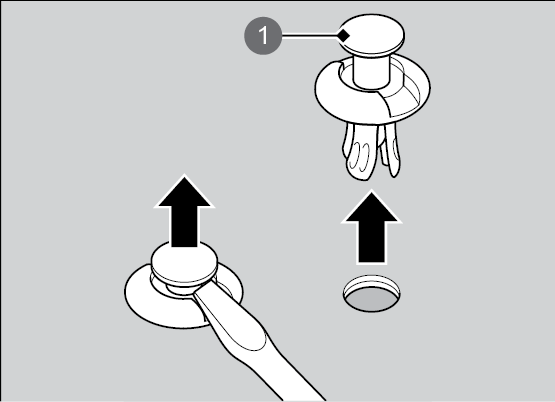

Insira uma chave de fenda e levante o pino central para remover a presilha.

Pino Central

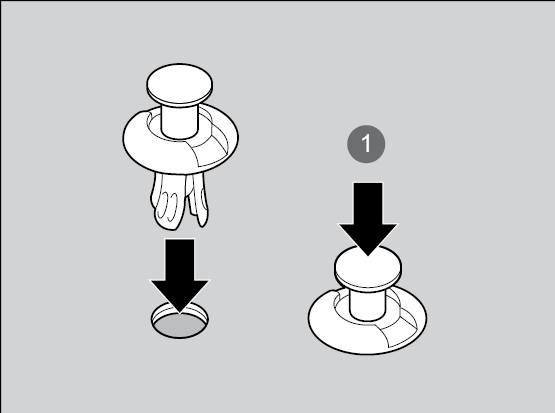

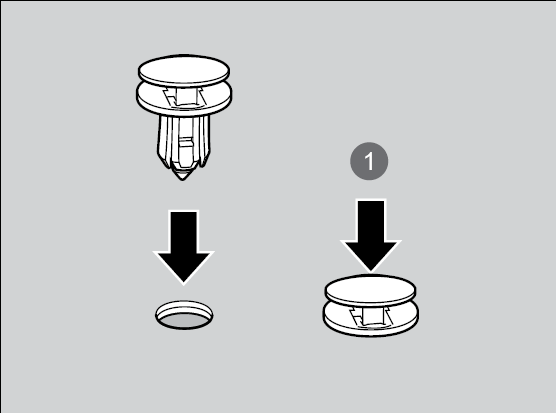

Insira a presilha com o pino central levantado e pressione-o até que fique nivelado.

Pressione até que o pino fique nivelado.

Caso encontre dificuldade ou não se sinta seguro em realizar o procedimento, este serviço deve ser executado em uma Concessionária Autorizada Honda no Território Nacional, preferencialmente.

Farol Baixo

Modelos com faróis com lâmpadas halógenas*

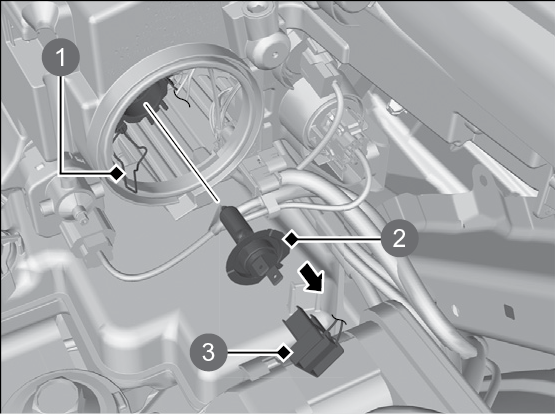

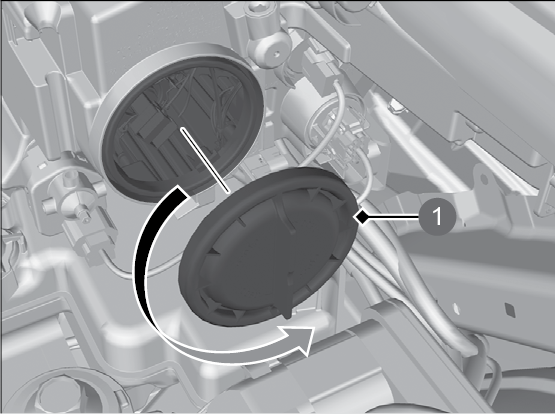

1. Gire a cobertura no sentido anti-horário para removê-la.

Cobertura

2. Desconecte o conector.

3. Desencaixe a presilha de retenção e remova a lâmpada.

Presilha de Retenção

Lâmpada

Conector

4. Insira a lâmpada nova no conjunto do farol.

5. Encaixe a presilha de retenção corretamente.

6. Conecte o conector do chicote nos terminais da lâmpada.

Luzes dos Sinalizadores de Direção Dianteiros

Na substituição, use as seguintes lâmpadas.

Sinalizadores de Direção Dianteiros: 12V 21W Âmbar (WY21W)*

Tipo LED*

Modelos com faróis com lâmpadas halógenas*

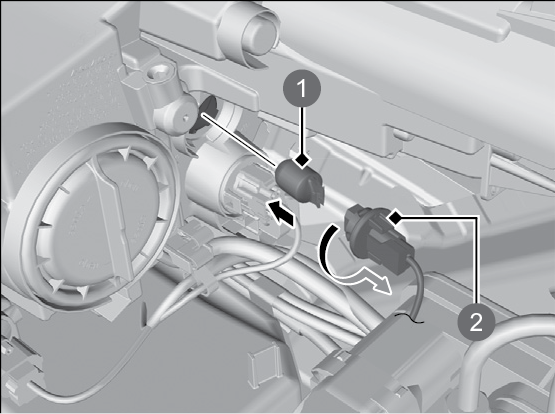

1. Gire o soquete no sentido anti-horário e remova-o.

2. Remova a lâmpada antiga e insira uma lâmpada nova.

Lâmpada

Soquete

Atenção

Modelos com faróis do tipo LED*

As luzes dos sinalizadores de direção dianteiros são do tipo LED. Leve o veículo a uma Concessionária Autorizada Honda no Território Nacional para inspeção e substituição do conjunto das lâmpadas.

Modelos com faróis com lâmpadas halógenas*

Caso encontre dificuldade ou não se sinta seguro em realizar o procedimento, este serviço deve ser executado em uma Concessionária Autorizada Honda no Território Nacional, preferencialmente.

Luzes das Lanternas Dianteiras/Luzes de Condução Diurna

As luzes das lanternas dianteiras/luzes de condução diurna são do tipo LED. Leve o veículo a uma Concessionária Autorizada Honda no Território Nacional para inspeção e substituição do conjunto das lâmpadas.

Luzes do Farol de Neblina*

Na substituição, use as seguintes lâmpadas.

Farol de Neblina: 12V 35W (Lâmpada H8 do tipo halógena)*

Tipo LED*

Modelos com faróis de neblina com lâmpadas halógenas*

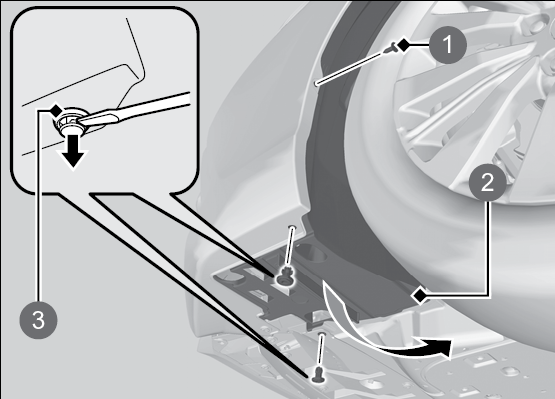

1. Remova o parafuso usando uma chave Philips e remova as presilhas usando uma chave de fenda.

2. Puxe para baixo a cobertura inferior.

Parafuso

Cobertura Inferior

Presilha

3. Pressione a lingueta para desconectar o conector.

4. Gire a lâmpada no sentido anti-horário para removê-la.

Lâmpada

Lingueta

Conector

5. Insira a lâmpada nova no conjunto do farol de neblina e gire-a no sentido horário.

6. Conecte o conector do chicote no conector da lâmpada.

Atenção

Modelos com faróis de neblina do tipo LED*

As luzes do farol de neblina são do tipo LED. Leve o veículo a uma Concessionária Autorizada Honda no Território Nacional para inspeção e substituição do conjunto das lâmpadas.

Modelos com faróis de neblina com lâmpadas halógenas*

As lâmpadas halógenas tornam-se muito quentes quando são ligadas. Deixe-a esfriar antes de manuseá-la. A contaminação com óleo e a presença de impressões digitais ou riscos no vidro da lâmpada podem causar superaquecimento e quebra da lâmpada.

Ao substituir a lâmpada halógena, segure-a pela base e proteja o vidro do contato com seus dedos ou objetos rígidos. Se tocar o vidro da lâmpada, limpe-o com álcool e um pano limpo.

Caso encontre dificuldade ou não se sinta seguro em realizar o procedimento, este serviço deve ser executado em uma Concessionária Autorizada Honda no Território Nacional, preferencialmente.

Presilha

Insira uma chave de fenda e levante o pino central para remover a presilha.

Insira a presilha com o pino central levantado e pressione-o até que fique nivelado.

Pressione até que o pino fique nivelado.

Luzes dos Sinalizadores de Direção Laterais/Luzes Indicadoras de Emergência

As luzes dos sinalizadores de direção laterais, nos espelhos retrovisores externos, são do tipo LED. Leve o veículo a uma Concessionária Autorizada Honda no Território Nacional para inspeção e substituição do conjunto das lâmpadas.

Luzes de Freio, Lanternas Laterais Traseiras e Sinalizadores de Direção Traseiros

Na substituição, use as seguintes lâmpadas.

Luzes de Freio: Tipo LED

Luzes da Lanternas Laterais Traseiras: Tipo LED

Luzes dos Sinalizadores de Direção Traseiros: 12V 21W Âmbar (WY21W)

1. Abra a tampa traseira.

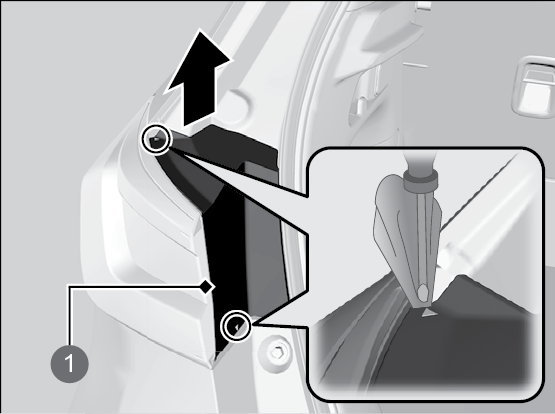

2. Usando uma chave de fenda, remova o acabamento da lanterna traseira.

Cobertura

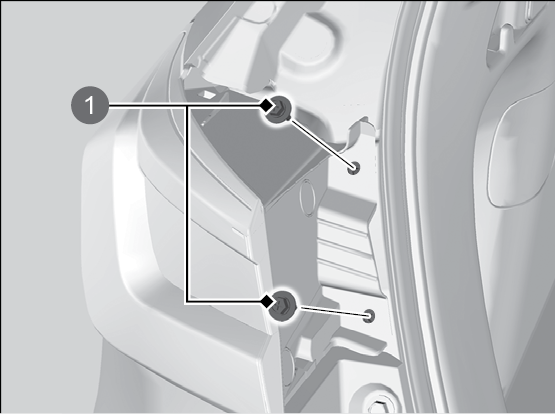

3. Remova os parafusos, usando uma chave Phillips ou um soquete.

Parafusos

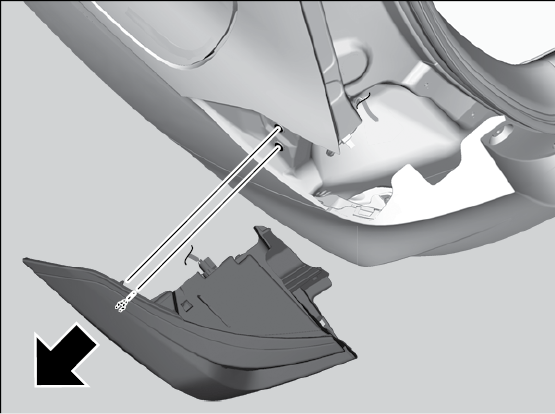

4. Puxe cuidadosamente o conjunto da lanterna traseira para fora da coluna traseira.

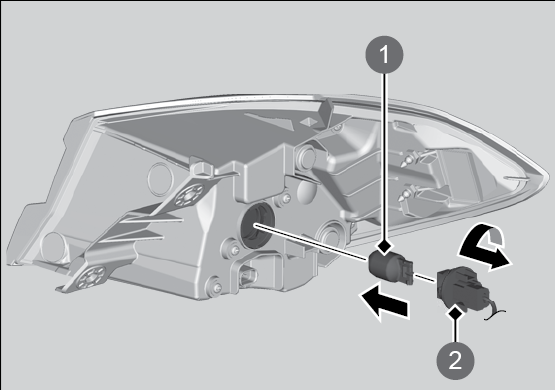

5. Gire o soquete no sentido anti-horário e remova-o.

6. Remova a lâmpada e insira uma lâmpada nova.

Lâmpada

Soquete

Atenção

As luzes de freio e das lanternas laterais traseiras são do tipo LED. Leve o veículo a uma Concessionária Autorizada Honda no Território Nacional para inspeção e substituição do conjunto das lâmpadas.

Caso encontre dificuldade ou não se sinta seguro em realizar o procedimento, este serviço deve ser executado em uma Concessionária Autorizada Honda no Território Nacional, preferencialmente.

Luzes das Lanternas Traseiras e Luzes de Ré

Na substituição, use as seguintes lâmpadas.

Luzes da Lanternas Traseiras: Tipo LED

Luzes de Ré: 12V 16W (W16W)

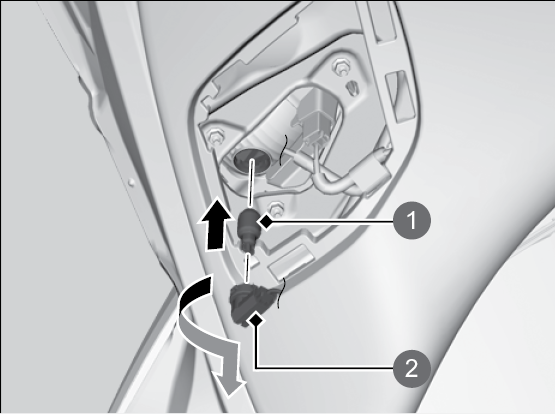

1. Abra a tampa traseira.

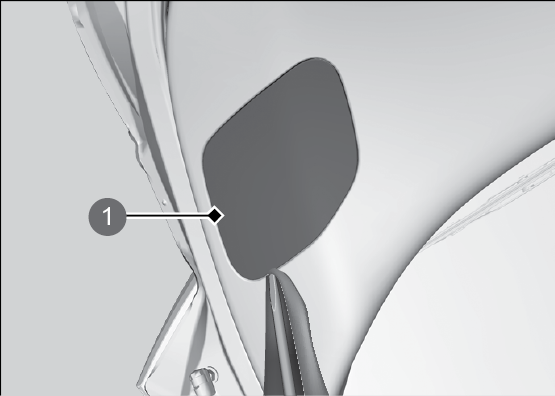

2. Utilizando uma chave de fenda, levante a borda da cobertura para removê-la.

Cobertura

3. Gire o soquete no sentido anti-horário e remova-o.

4. Remova a lâmpada do soquete e insira a lâmpada nova.

Lâmpada

Soquete

Atenção

As luzes das lanternas traseiras são do tipo LED. Leve o veículo a uma Concessionária Autorizada Honda no Território Nacional para inspeção e substituição do conjunto das lâmpadas.

Luz da Placa de Licença Traseira

A luz da placa de licença traseira é do tipo LED. Leve o veículo a uma Concessionária Autorizada Honda no Território Nacional para inspeção e substituição do conjunto das lâmpadas.

Luz do Brake Light

A luz do brake light é do tipo LED. Leve o veículo a uma Concessionária Autorizada Honda no Território Nacional para inspeção e substituição do conjunto das lâmpadas.

Outras Lâmpadas

Luz de Cortesia

Na substituição, use a seguinte lâmpada.

Luz de Cortesia: 12V 8W

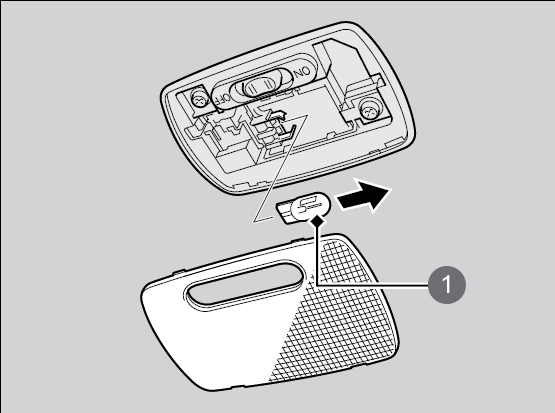

1. Usando uma chave de fenda, levante a borda da lente para removê-la.

2. Remova a lâmpada e insira uma lâmpada nova.

Lâmpada

Luzes de Leitura

Na substituição, use as seguintes lâmpadas.

Luzes de Leitura: 12V 10W

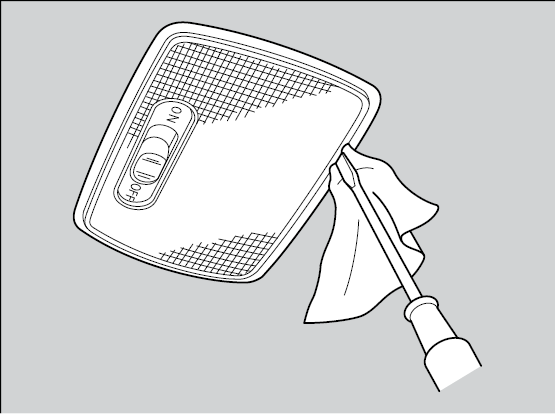

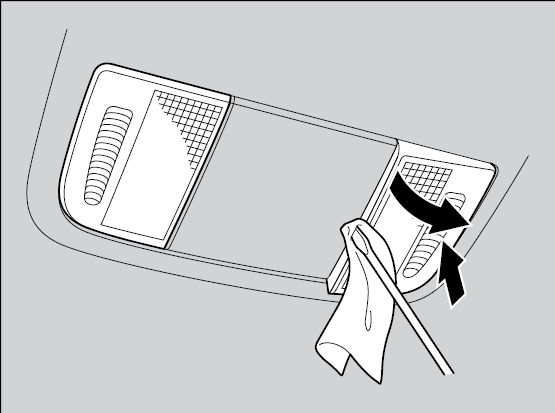

1. Pressione e mantenha pressionada a parte externa da lente.

2. Usando uma chave de fenda, levante a borda interna da lente para removê-la.

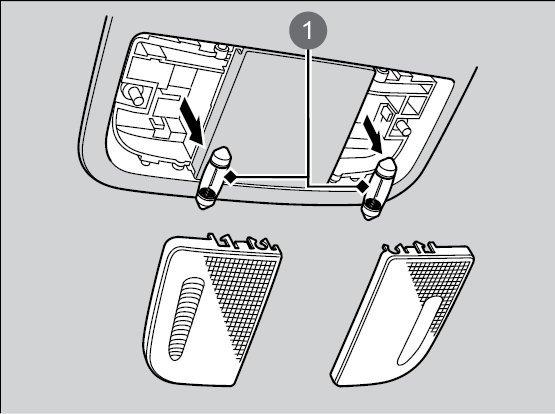

3. Remova a lâmpada e insira uma lâmpada nova.

Lâmpada

Luz do Compartimento de Bagagem

Na substituição, use as seguintes lâmpadas.

Luz do Compartimento de Bagagem: 5 W

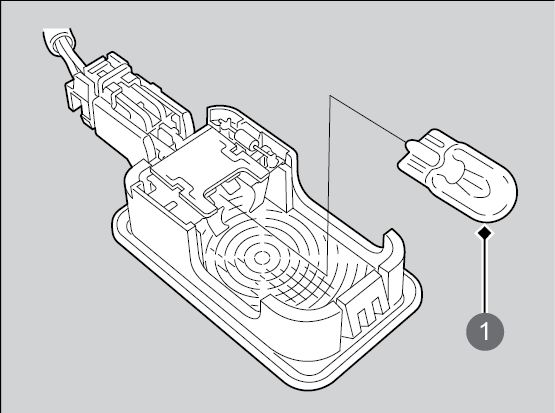

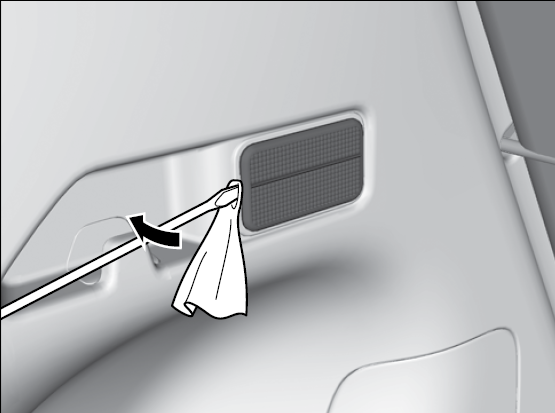

1. Utilizando uma chave de fenda, levante a borda da cobertura para removê-la.

2. Remova a lâmpada do soquete e insira a lâmpada nova.

Lâmpada

*Não disponível em todos os modelos
