Pneu Furado

Use o estepe temporário (compacto) somente para substituição temporária. Leve o pneu padrão para conserto ou substituição e instale-o novamente no veículo o mais rápido possível.

Substituição de um Pneu Furado

Se um pneu furar com o veículo em movimento, segure firmemente o volante de direção e aplique gradualmente os freios para reduzir a velocidade. A seguir, pare o veículo em um local seguro. Substitua o pneu furado pelo estepe temporário. Procure uma Concessionária Autorizada Honda no Território Nacional o quanto antes para reparar ou substituir o pneu furado.

1. Estacione o veículo sobre uma superfície plana, firme e não escorregadia, e aplique o freio de estacionamento.

2. Coloque a alavanca seletora na posição .

3. Ligue os sinalizadores de advertência (pisca-alerta) e altere o modo de alimentação para o modo VEÍCULO DESLIGADO.

4. Use o triângulo de segurança. Utilize de forma correta para sinalizar que seu veículo está parado. Utilize 1 metro para cada km/h máximo permitido na via que seu veículo se encontra: Exemplo: 60 km/h = 60 metros.

Atenção
Siga as precauções para o estepe temporário: Verifique periodicamente a pressão do estepe temporário. Ele deve ser calibrado na pressão especificada. Pressão Especificada: 420 kPa (4,2 kgf/cm2, 60 psi). Ao conduzir o veículo com o estepe temporário, mantenha a velocidade abaixo de 80 km/h. Substitua-o por um pneu de tamanho integral o mais rápido possível. A roda e o pneu do estepe temporário são especificamente para esse modelo de veículo. Portanto, não devem ser usados em outro veículo. Além disso, não use a roda e o pneu do estepe temporário de outro veículo nesse modelo.

Atenção

Siga as precauções para o estepe temporário:

Verifique periodicamente a pressão do estepe temporário. Ele deve ser calibrado na pressão especificada.
Pressão Especificada: 420 kPa (4,2 kgf/cm2, 60 psi).

Ao conduzir o veículo com o estepe temporário, mantenha a velocidade abaixo de 80 km/h. Substitua-o por um pneu de tamanho integral o mais rápido possível. A roda e o pneu do estepe temporário são especificamente para esse modelo de veículo. Portanto, não devem ser usados em outro veículo. Além disso, não use a roda e o pneu do estepe temporário de outro veículo nesse modelo.

Preparação para Substituir o Pneu Furado

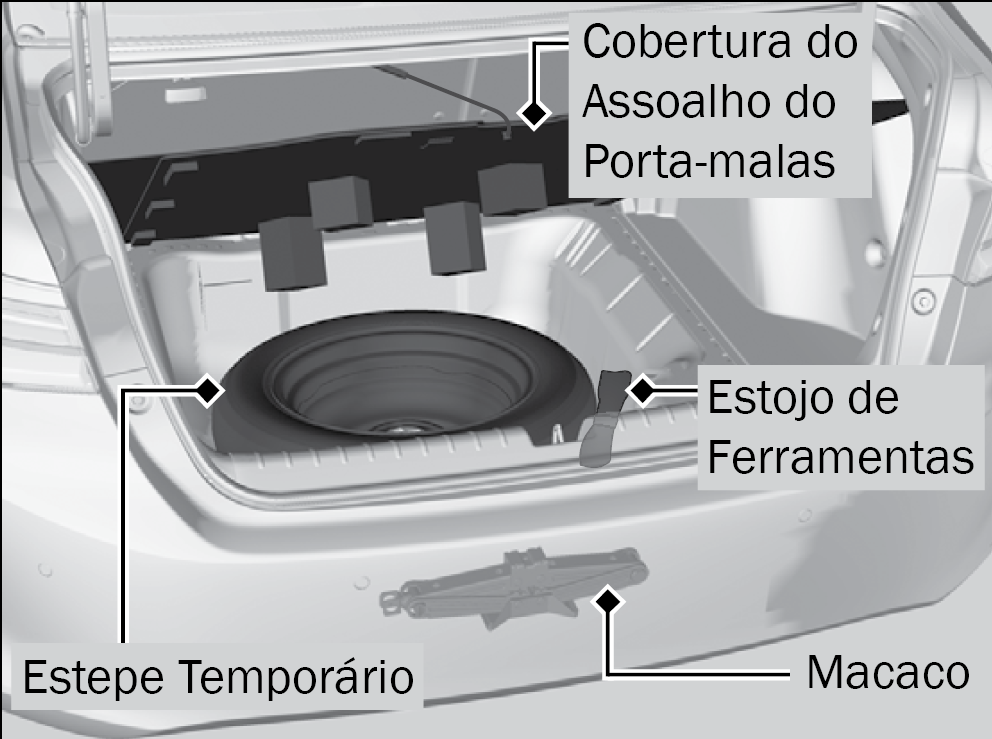

2. Retire o estojo de ferramentas e o macaco para fora do porta-malas.

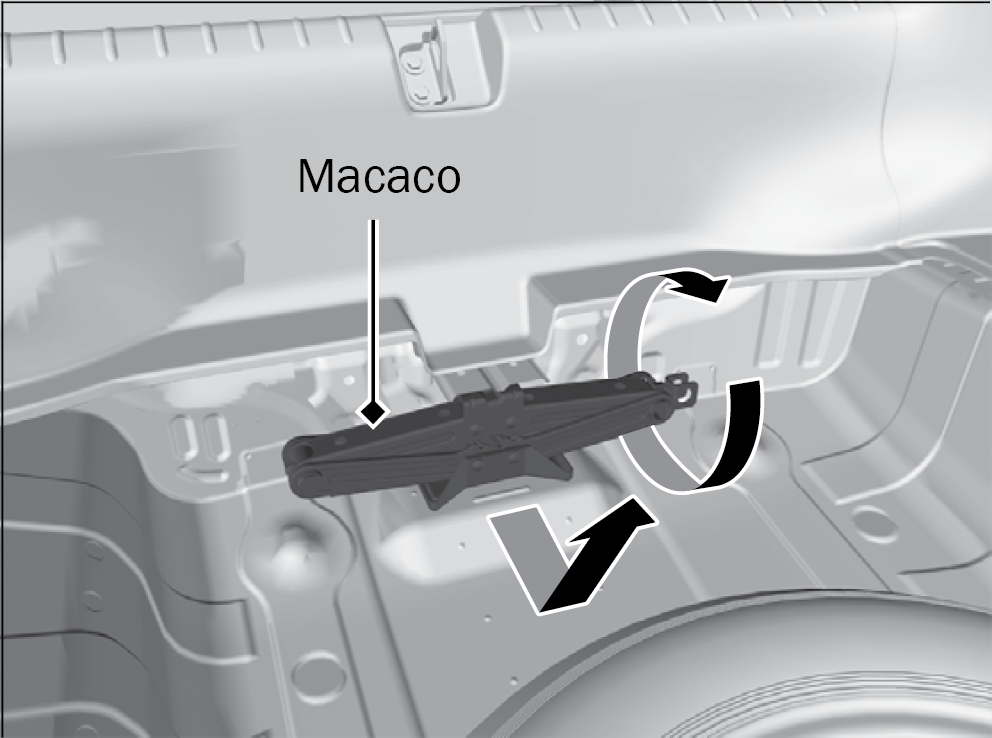

Remova o macaco, girando o engate de sua extremidade no sentido anti-horário para soltá-lo.

3. Solte o parafuso-borboleta e remova o espaçador. Em seguida, remova o estepe temporário.

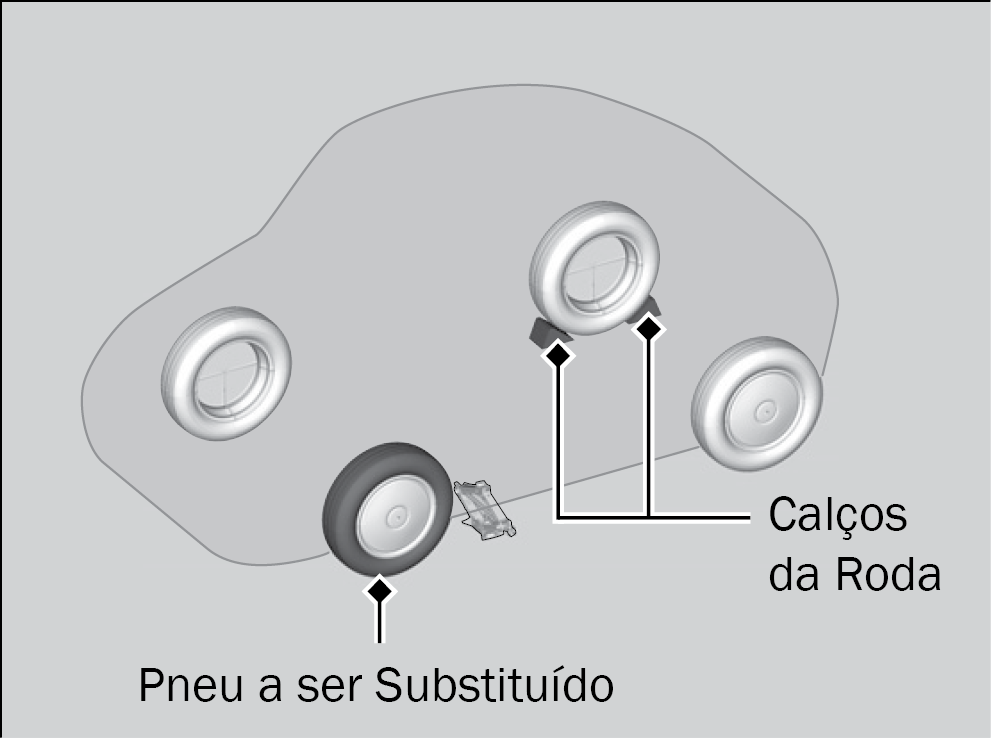

4. Coloque um calço na frente e atrás da roda diagonalmente oposta ao pneu furado.

5. Coloque o estepe temporário (lado da roda para cima) embaixo da carroçaria do veículo, próximo ao pneu a ser substituído.

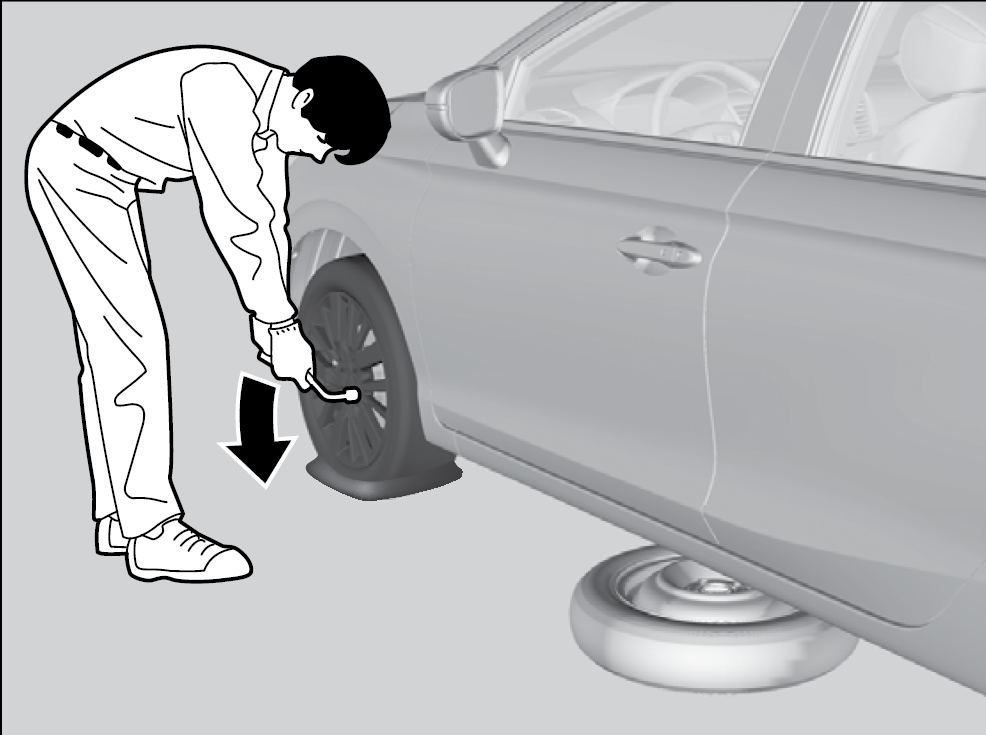

6. Solte as porcas da roda em aproximadamente uma volta, usando a chave de roda.

Cuidado
O macaco somente pode ser usado para ajudar nas trocas emergenciais de um pneu, não para as trocas sazonais de pneus ou para qualquer outra operação de manutenção/reparo normal.

Atenção
Não use mais que um estepe temporário ao mesmo tempo. Não use o macaco se ele não funcionar corretamente. Entre em contato com uma Concessionária Autorizada Honda no Território Nacional ou com um serviço profissional de reboque. Não dirija o veículo com um pneu que tenha perdido a pressão. Caso contrário, poderão ocorrer danos irreversíveis ao pneu. O estepe temporário foi projetado para ajustar-se ao seu veículo. Não o utilize em outros veículos, a menos que sejam da mesma marca e modelo. Tenha cuidado para não se machucar ao remover ou guardar o estepe temporário.

Atenção

Não use mais que um estepe temporário ao mesmo tempo.

Não use o macaco se ele não funcionar corretamente. Entre em contato com uma Concessionária Autorizada Honda no Território Nacional ou com um serviço profissional de reboque.

Não dirija o veículo com um pneu que tenha perdido a pressão. Caso contrário, poderão ocorrer danos irreversíveis ao pneu. O estepe temporário foi projetado para ajustar-se ao seu veículo. Não o utilize em outros veículos, a menos que sejam da mesma marca e modelo.

Tenha cuidado para não se machucar ao remover ou guardar o estepe temporário.

Como Instalar o Macaco

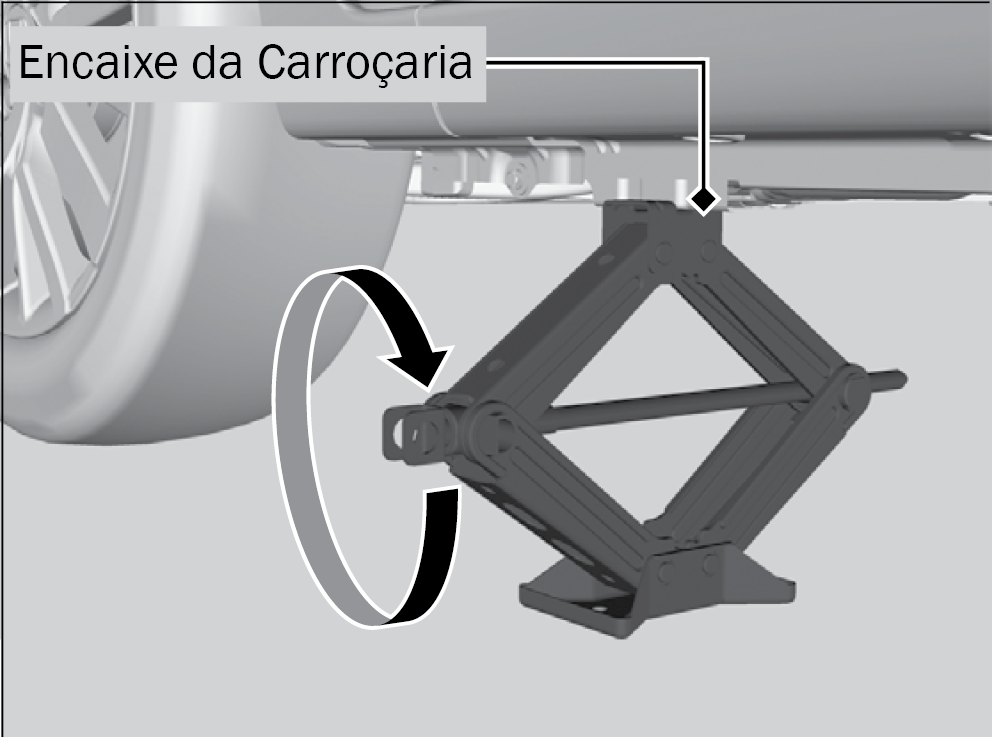

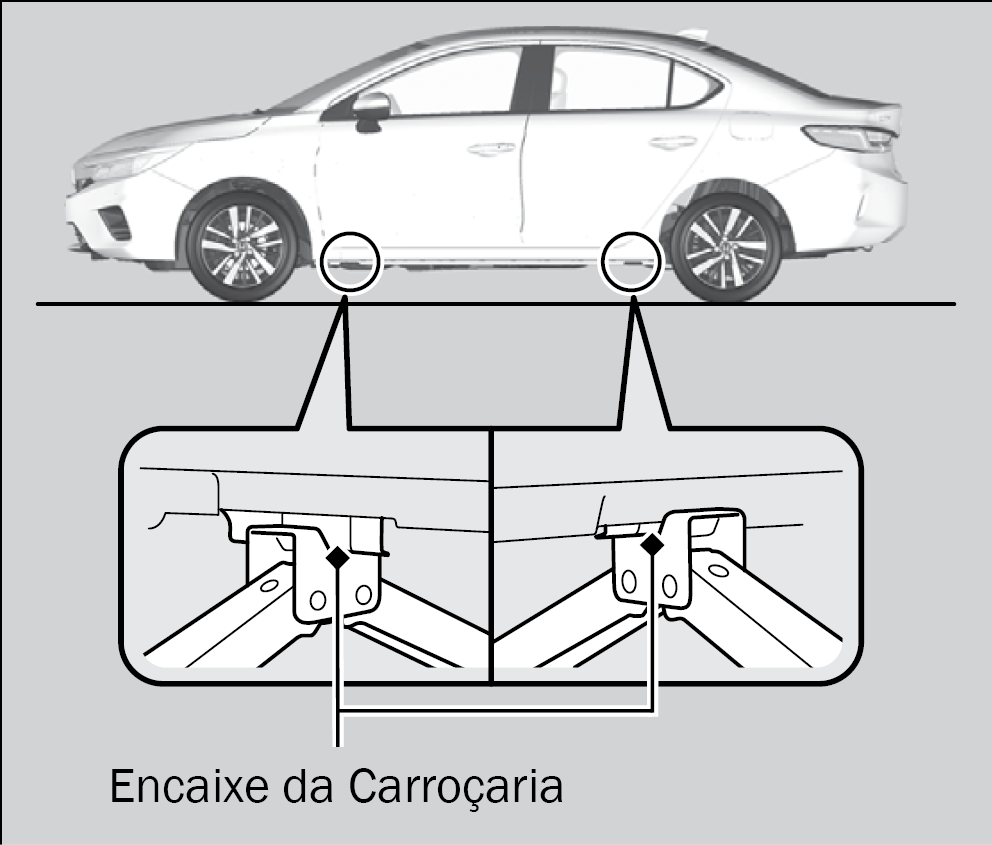

1. Coloque o macaco sob o encaixe da carroçaria mais próximo ao pneu a ser substituído.

2. Gire a extremidade do suporte do macaco no sentido horário, como indicado na figura, até a base superior do macaco encostar no encaixe da carroçaria.

Verifique se o encaixe da carroçaria está firmemente em contato com a base superior do macaco.

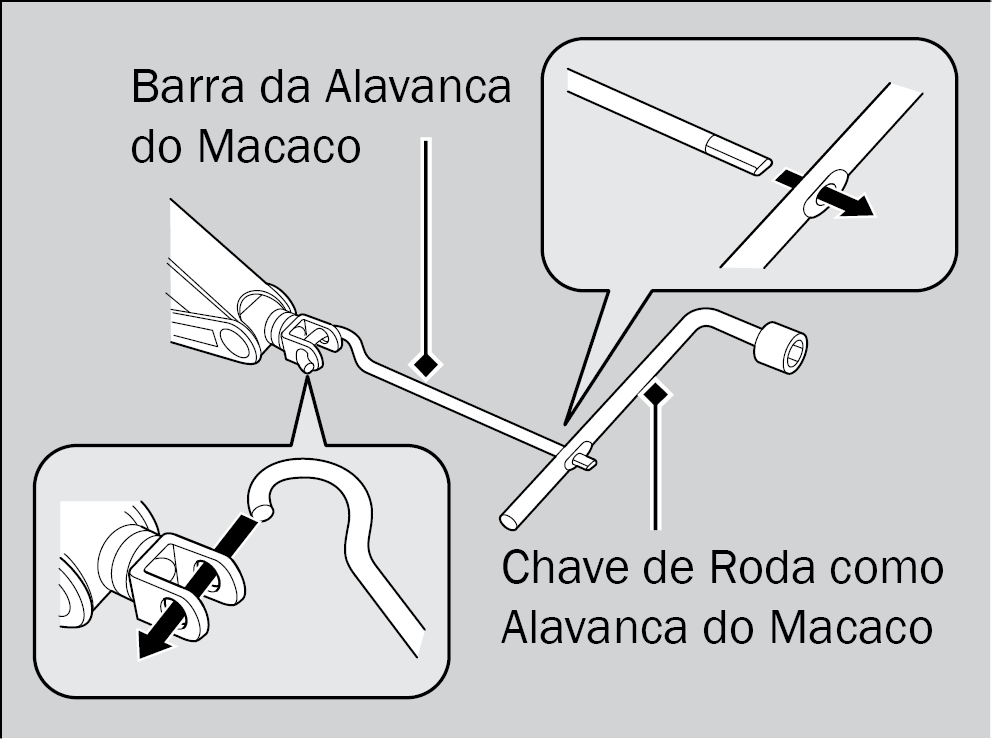

3. Levante o veículo, usando a barra da alavanca do macaco e a chave de roda como alavanca, até que o pneu esteja fora do chão.

Cuidado
O veículo pode soltar-se do macaco, ferindo gravemente qualquer pessoa que esteja sob ele. Siga exatamente as instruções para a substituição do pneu. Nunca permita que qualquer pessoa coloque alguma parte do corpo embaixo do veículo apoiado por um macaco. O macaco deverá ser colocado apenas em solo firme e plano, no mesmo nível em que o veículo se encontra estacionado.

Atenção
Não use o macaco com pessoas ou bagagens no interior do veículo. Use o macaco fornecido com o veículo. Outros macacos poderão não suportar o peso (“carga”) do veículo ou podem apresentar formato incompatível com o encaixe da carroçaria.

Atenção

Não use o macaco com pessoas ou bagagens no interior do veículo.

Use o macaco fornecido com o veículo. Outros macacos poderão não suportar o peso (“carga”) do veículo ou podem apresentar formato incompatível com o encaixe da carroçaria.

Substituição do Pneu Furado

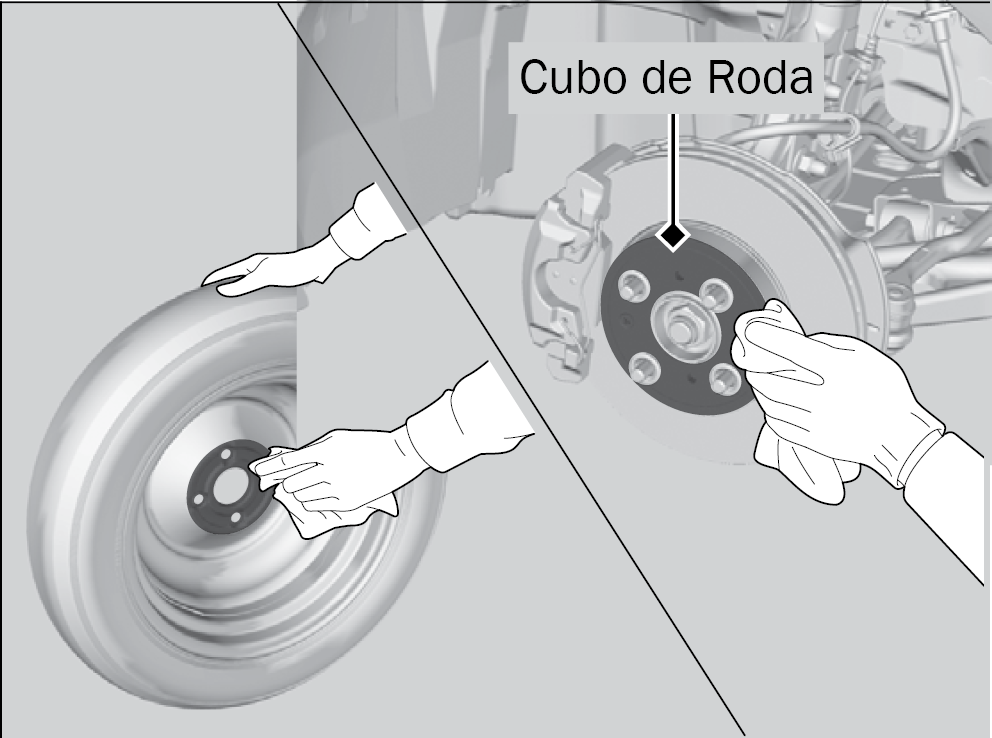

1. Remova as porcas da roda e o pneu furado e, limpe as superfícies de instalação da roda com um pano limpo.

2. Instale o estepe temporário e aperte as porcas da roda, até a roda ficar firme junto ao cubo da roda. Não dê o aperto total.

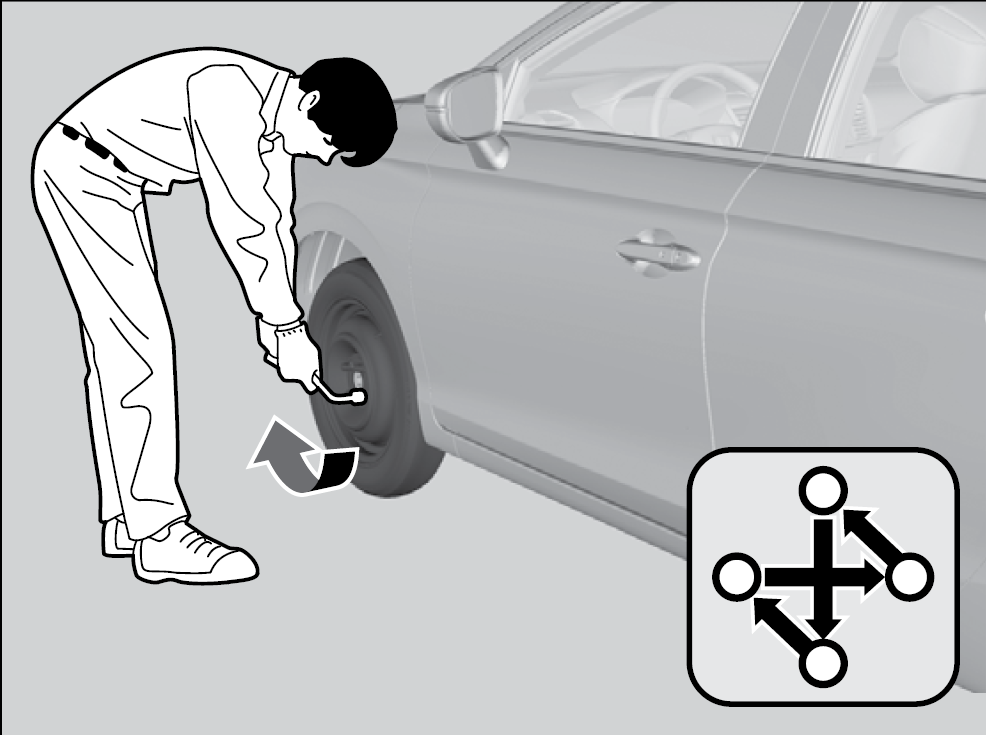

3. Abaixe o veículo e remova o macaco. Aperte as porcas da roda na ordem indicada pela figura. Aperte as porcas duas ou três vezes nessa ordem.

Torque da porca da roda:

108 N.m (11 kgf.m)

Atenção
Não aperte demasiadamente as porcas da roda aplicando torque extra com o pé ou alavanca.

Armazenagem do Pneu Furado

Modelos com roda de liga leve*

1. Remova a tampa central.

Todos os modelos

2. Coloque o pneu furado com a face para baixo no alojamento do estepe temporário.

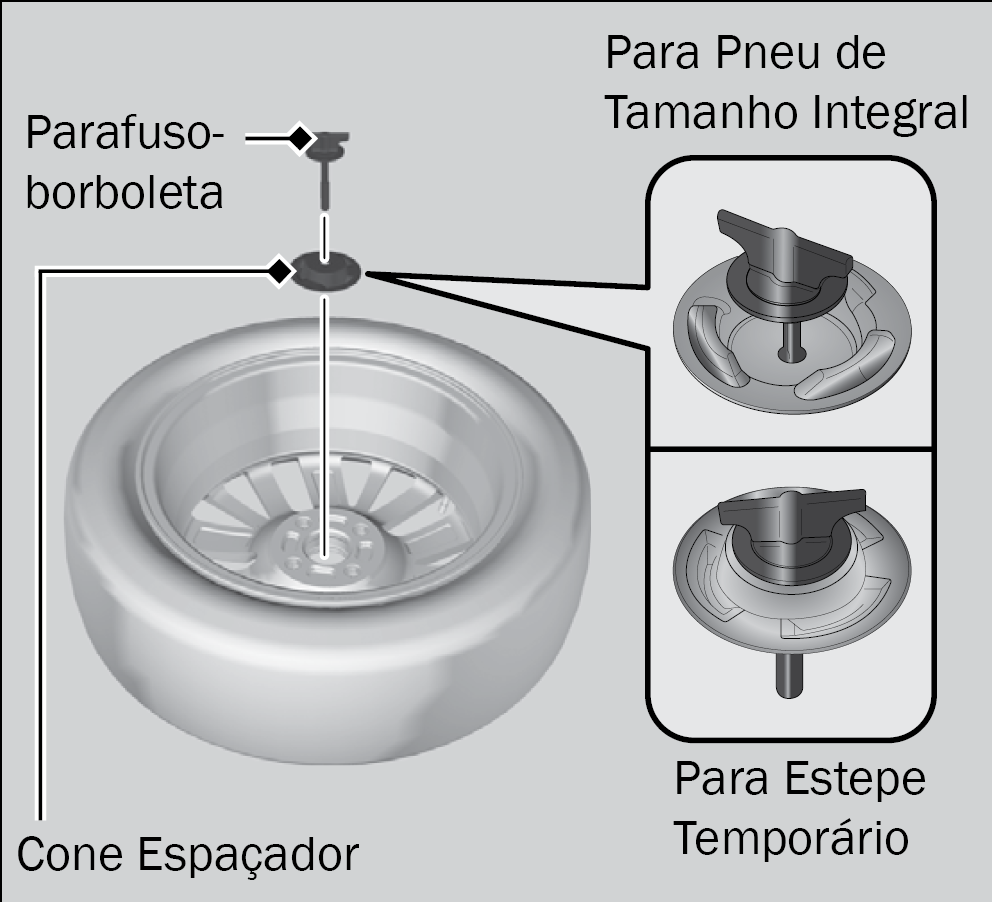

3. Remova o cone espaçador do parafuso-borboleta, gire e reinsira-o no parafuso. Fixe o pneu furado com o parafuso-borboleta.

4. Coloque firmemente o macaco no seu alojamento no porta-malas.

Fixe o macaco, girando o engate de sua extremidade no sentido horário.

5. Guarde a chave de roda e a barra da alavanca do macaco no estojo de ferramentas. Guarde o estojo e o triângulo de segurança no porta-malas, abaixo da cobertura do assoalho do porta-malas.

6. Abaixe a cobertura do assoalho do porta-malas.

Cuidado
Atenção ao fixar o estepe temporário no compartimento. Posicione exatamente como descrito na figura acima. Não inverta a posição do cone espaçador do parafuso-borboleta. A inversão pode acarretar em uma fixação ineficiente ou ainda danificar os componentes envolvidos. Objetos soltos no interior do veículo podem ser arremessados em uma colisão, podendo causar ferimentos graves aos ocupantes. Guarde a roda, o macaco e as ferramentas com segurança antes de conduzir o veículo. Retire e guarde o triângulo de segurança após certificar-se de que o local esteja seguro. Desligue os sinalizadores de advertência.

Cuidado

Atenção ao fixar o estepe temporário no compartimento. Posicione exatamente como descrito na figura acima. Não inverta a posição do cone espaçador do parafuso-borboleta. A inversão pode acarretar em uma fixação ineficiente ou ainda danificar os componentes envolvidos.
Objetos soltos no interior do veículo podem ser arremessados em uma colisão, podendo causar ferimentos graves aos ocupantes.
Guarde a roda, o macaco e as ferramentas com segurança antes de conduzir o veículo.
Retire e guarde o triângulo de segurança após certificar-se de que o local esteja seguro.
Desligue os sinalizadores de advertência.

Atenção
O pneu de tamanho integral é mais largo do que o estepe temporário e, por isso, a cobertura do assoalho do porta-malas é deslocada para cima. Quando o pneu de tamanho integral furado estiver no alojamento do estepe temporário, coloque a bagagem cuidadosamente sobre a cobertura do assoalho do porta-malas, para evitar que a mesma seja deformada. Repare ou substitua o pneu de tamanho integral o mais rápido possível.

Atenção

O pneu de tamanho integral é mais largo do que o estepe temporário e, por isso, a cobertura do assoalho do porta-malas é deslocada para cima.

Quando o pneu de tamanho integral furado estiver no alojamento do estepe temporário, coloque a bagagem cuidadosamente sobre a cobertura do assoalho do porta-malas, para evitar que a mesma seja deformada.

Repare ou substitua o pneu de tamanho integral o mais rápido possível.
