Se algum dispositivo elétrico não estiver funcionando, altere o modo de alimentação para o modo VEÍCULO DESLIGADO e verifique visualmente se algum fusível está queimado. Consulte uma Concessionária Honda no Território Nacional para a substituição dos fusíveis.

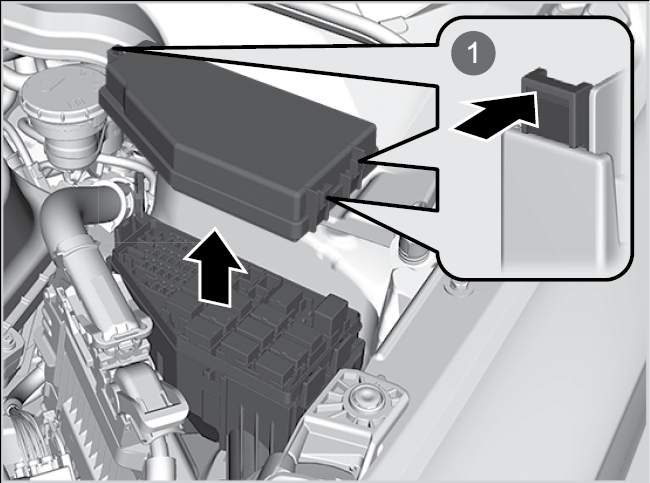

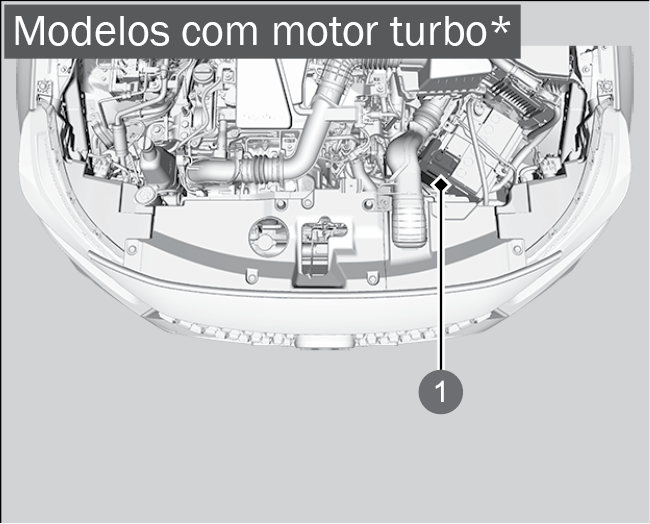

Localizada próxima da bateria. Empurre as linguetas para remover a tampa.
Linguetas

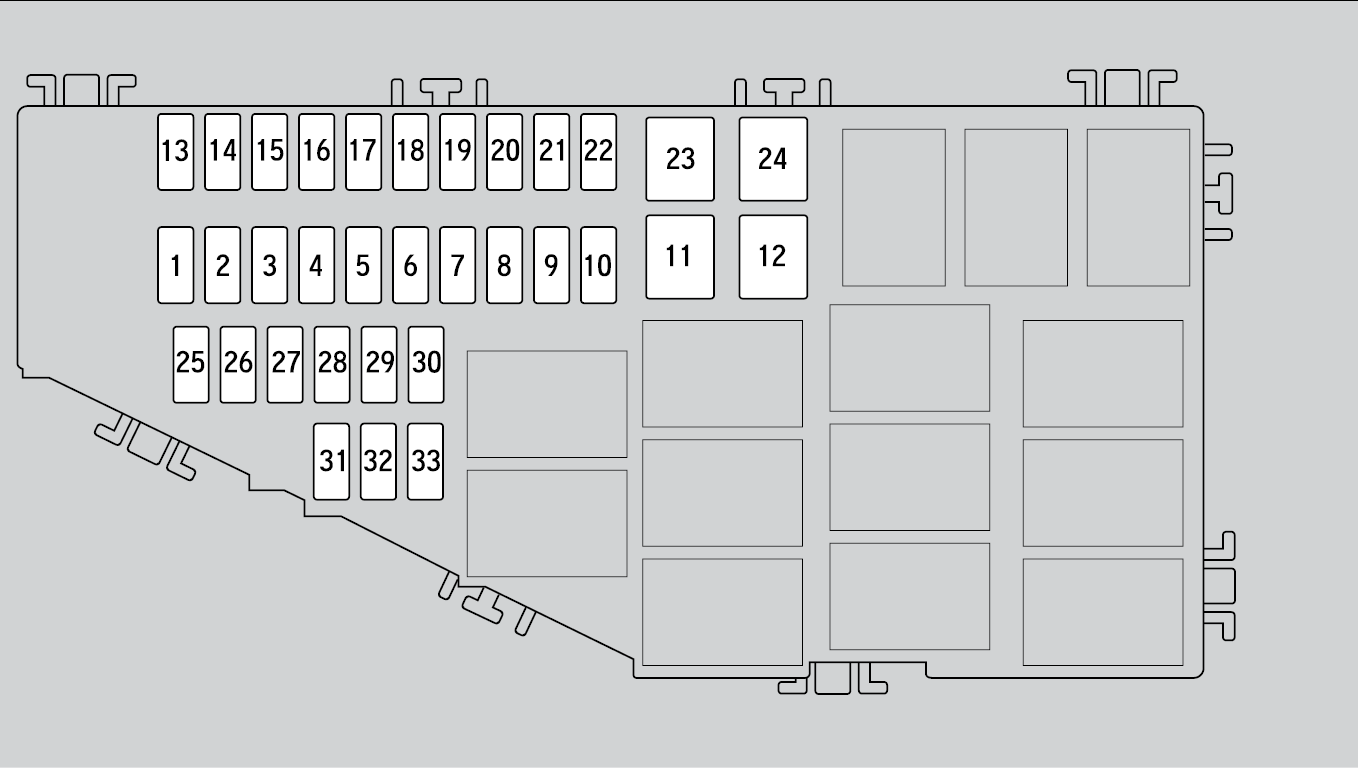

As localizações dos fusíveis são mostradas na figura ao lado. Localize o fusível correspondente pelo número do fusível e número da figura da caixa de fusíveis.

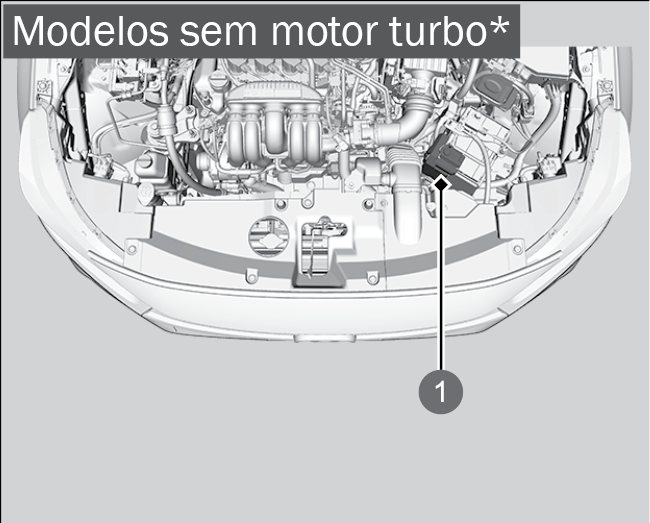

*1: Modelos sem motor turbo*
*2: Modelos com motor turbo*
*Não disponível em todos os modelos

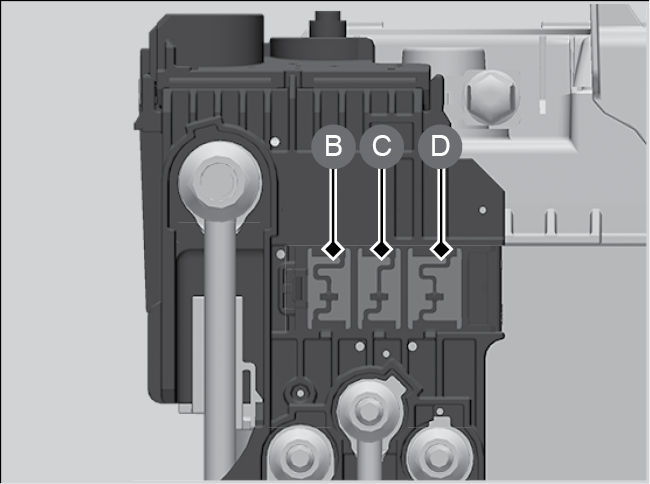

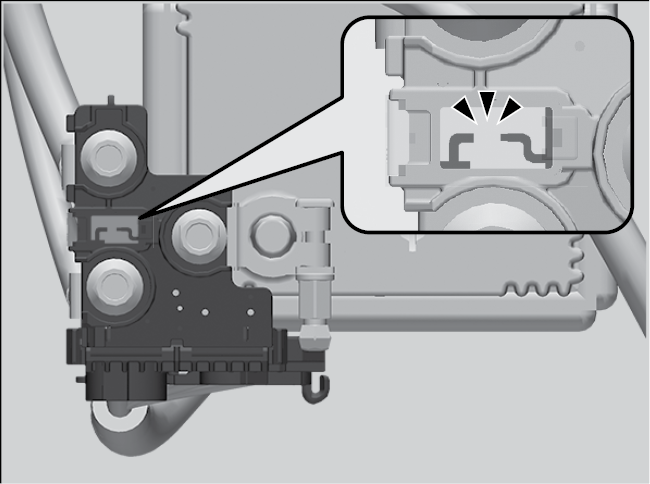

Localizada próxima do terminal
da bateria. A inspeção e a
substituição dos fusíveis deve ser feita em uma Concessionária Autorizada Honda no Território Nacional.
Caixa de Fusíveis
Caixa de Fusíveis
*1: Modelos sem motor turbo*
*2: Modelos com motor turbo*
*Não disponível em todos os modelos
Localizada abaixo do painel de instrumentos.

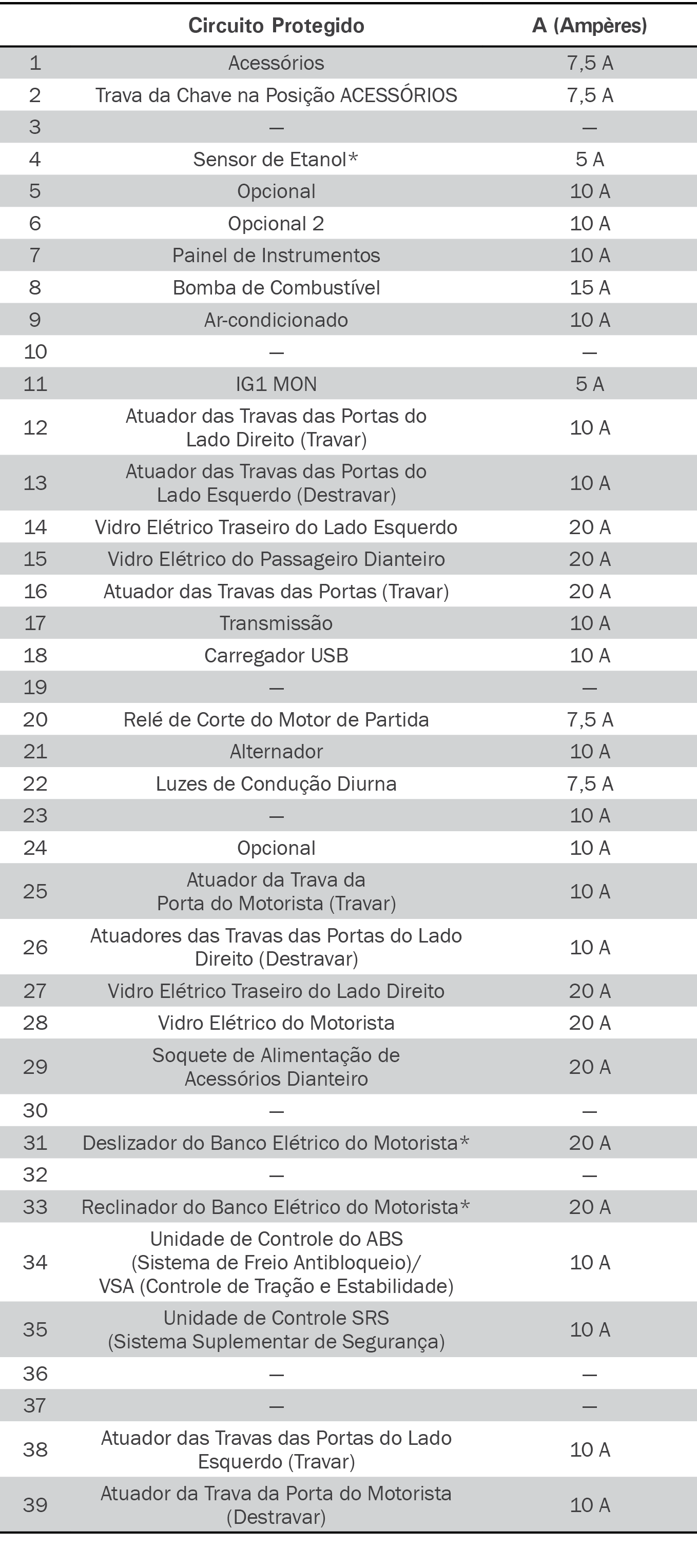

As localizações dos fusíveis são mostradas na figura abaixo.
Localize o fusível correspondente pelo número do fusível e número da figura da caixa de fusíveis.
Caixa de Fusíveis
|
|
|
Apesar de alguns sistemas ou funções não estarem disponíveis no seu modelo de veículo, os fusíveis podem estar aplicados na caixa de fusíveis. |
*Não disponível em todos os modelos

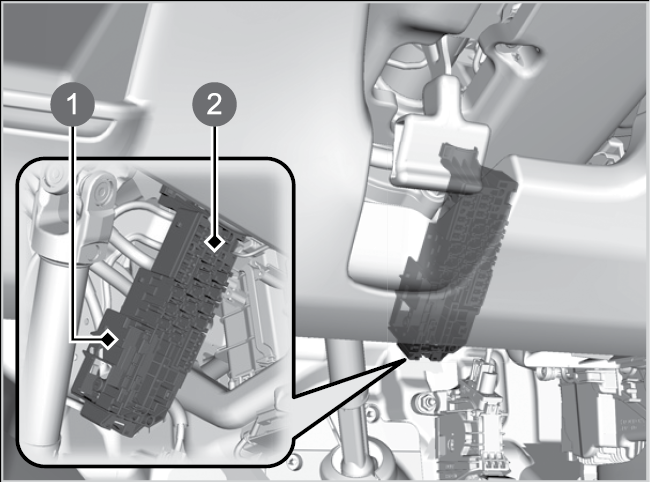

Localizada abaixo do painel de instrumentos.

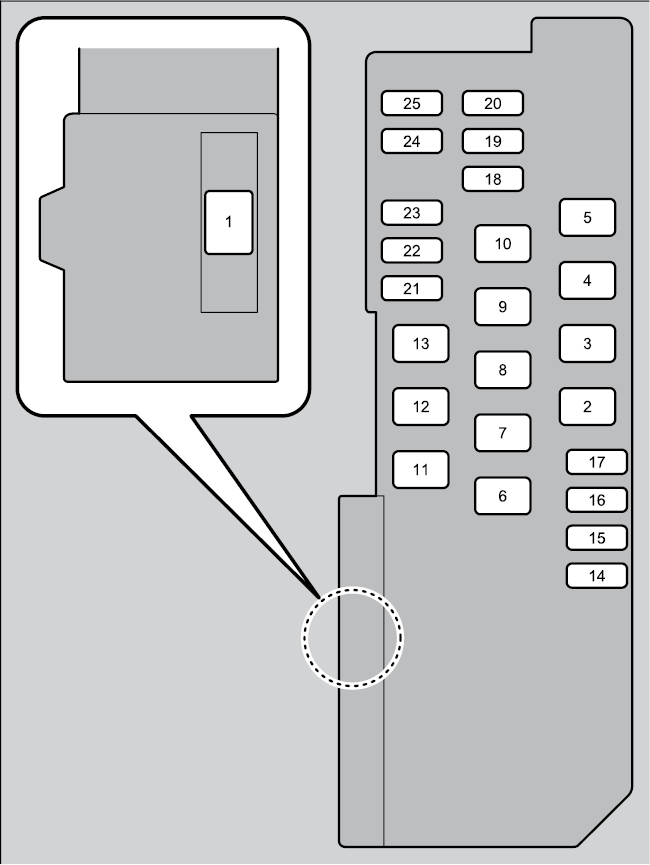

Somente o fusível nº 1 está fora da caixa de fusíveis. A substituição deste fusível deve ser realizado em uma Concessionária Autorizada Honda no Território Nacional.
Fusível nº 1
Fusíveis nº 2 a 25

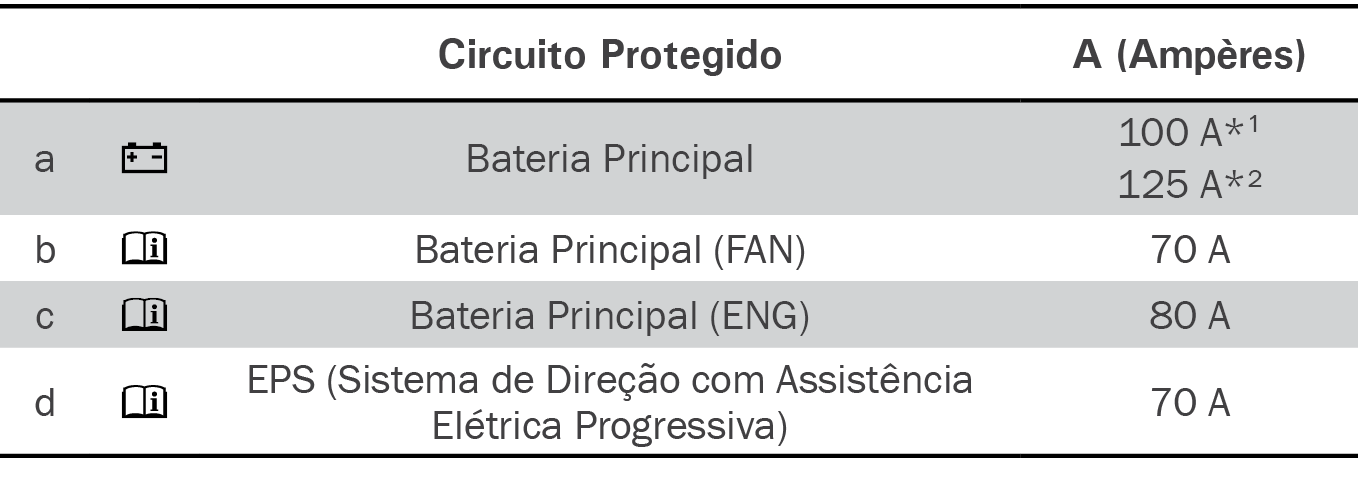

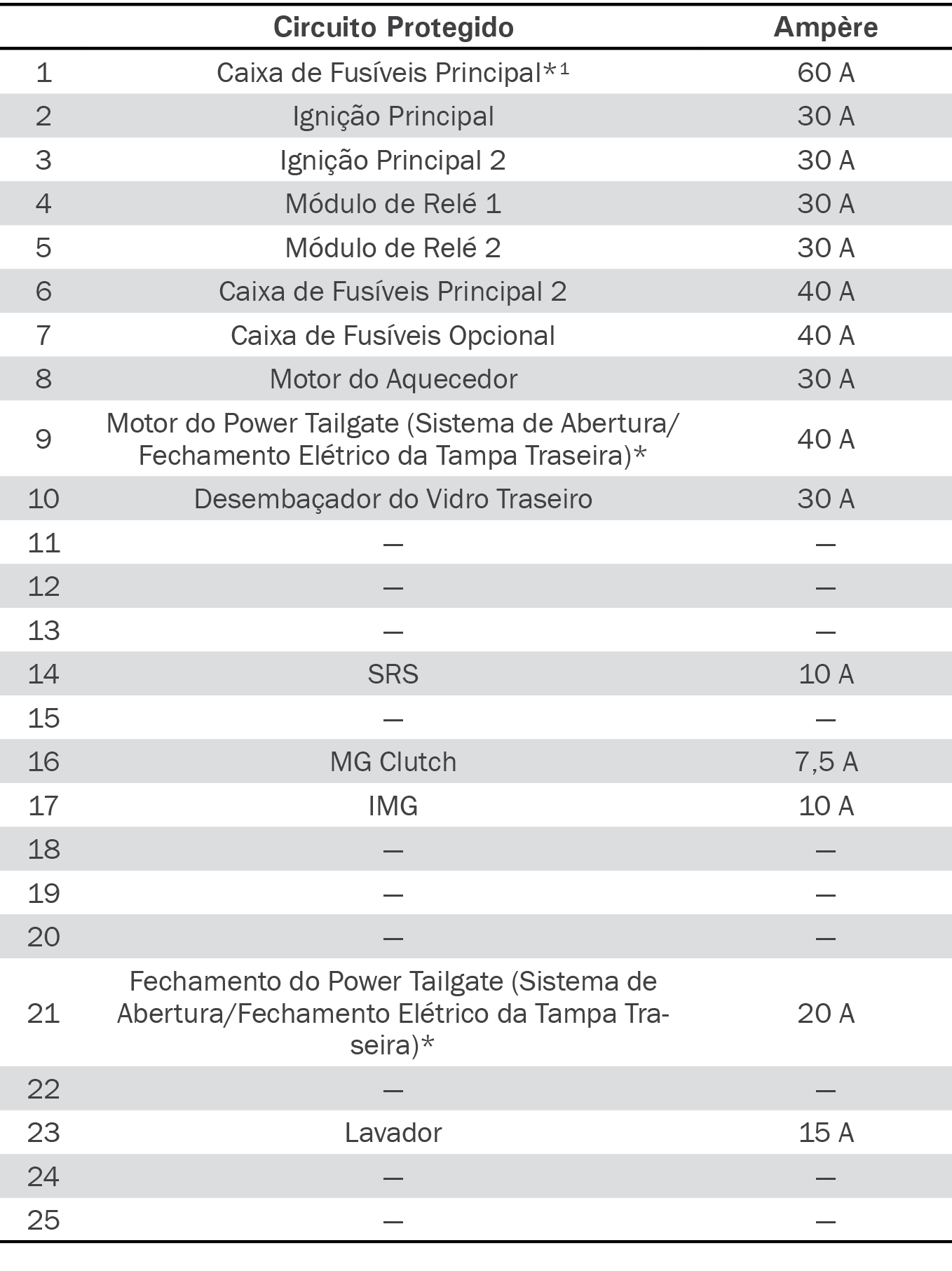

As localizações dos fusíveis são mostradas na figura ao lado. Localize o fusível correspondente pelo número do fusível e número da figura da caixa de fusíveis.
*1: A substituição deste fusível deve ser realizada em uma Concessionária Autorizada Honda no Território Nacional.
*Não disponível em todos os modelos
1. Altere o modo de alimentação para o modo VEÍCULO DESLIGADO. Desligue os faróis e todos os acessórios.
2. Remova a cobertura do terminal da bateria.

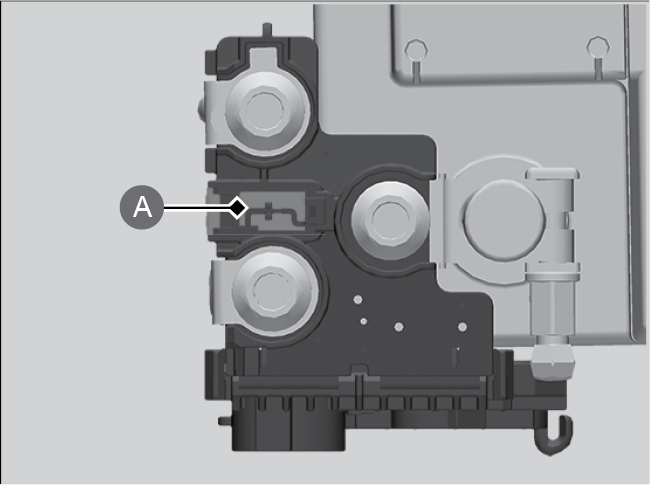

3. Verifique os fusíveis da caixa de
fusíveis no terminal da bateria, no compartimento do motor.
da bateria estiver
queimado, substitua-o em uma Concessionária Autorizada Honda no Território Nacional.
4. Remova a tampa da caixa de fusíveis.
5. Inspecione os fusíveis pequenos no compartimento do motor e no interior do veículo.

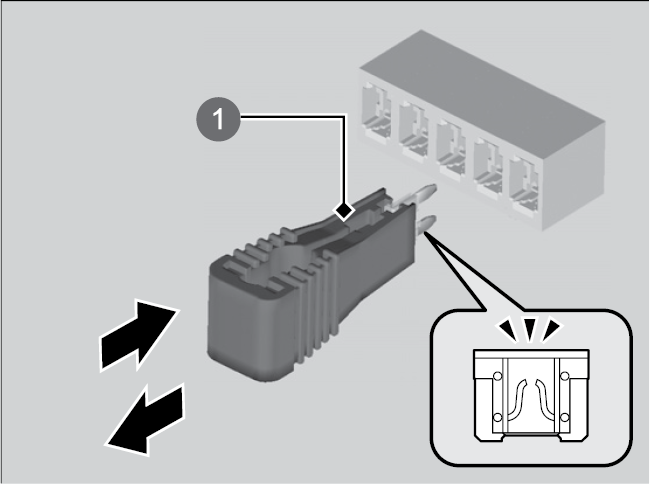

Extrator de Fusíveis
|
|
|
A substituição de um fusível por outro de amperagem maior pode danificar todo o sistema elétrico, em caso de sobrecarga. Utilize as imagens e tabelas para localizar o fusível desejado e confirme a especificação da amperagem nas tabelas. Consulte Localizações dos Fusíveis. Substitua o fusível por um novo com a mesma amperagem nominal especificada. Consulte uma Concessionária Autorizada Honda no Território Nacional para a substituição dos fusíveis. Seu veículo possui um extrator de fusíveis na parte interna da tampa da caixa de fusíveis A no compartimento do motor. |
