Fusíveis

Localizações dos Fusíveis

Se algum dispositivo elétrico não estiver funcionando, altere o modo de alimentação para o modo VEÍCULO DESLIGADO e verifique visualmente se algum fusível está queimado.

Existem duas caixas de fusíveis no compartimento do motor.

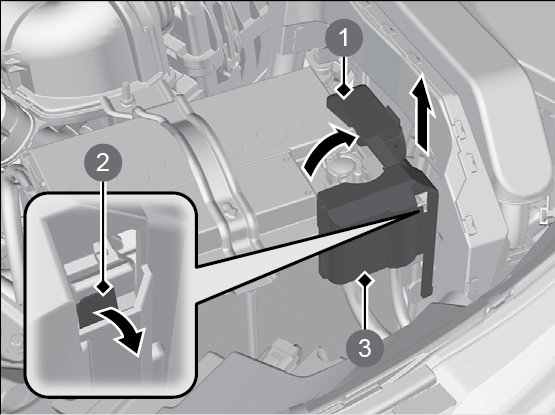

Caixa de Fusíveis do Compartimento do Motor (Tipo A)

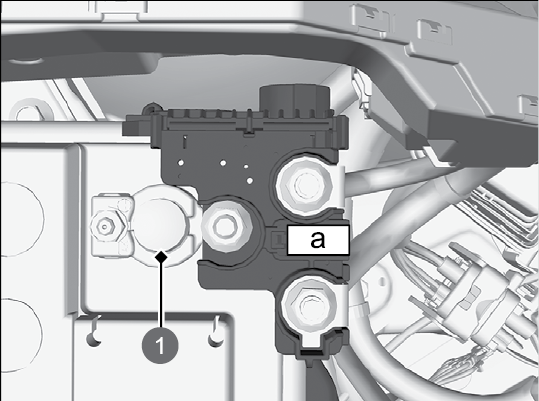

Localizada próximo ao terminal da bateria.

1. Abra a tampa do terminal .

2. Remova a cobertura, empurrando a lingueta, como indicado.

• A substituição de fusíveis, da caixa de fusíveis do compartimento do motor (Tipo A), deve ser feita numa Concessionária Autorizada Honda no Território Nacional.

Tampa do Terminal

Lingueta

Cobertura

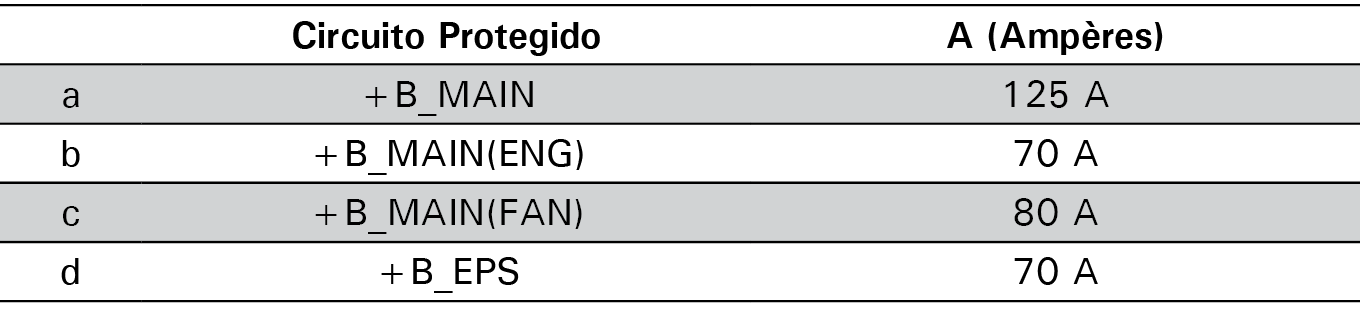

• Circuito Protegido e Amperagem para Cada Fusível

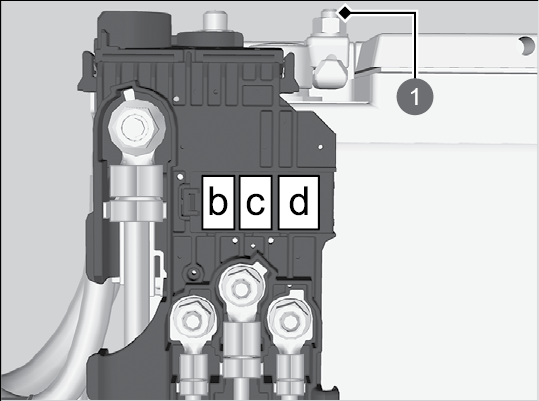

Terminal

Terminal

Caixa de Fusíveis no Compartimento do Motor (Tipo B)

• Caixa de Fusíveis A

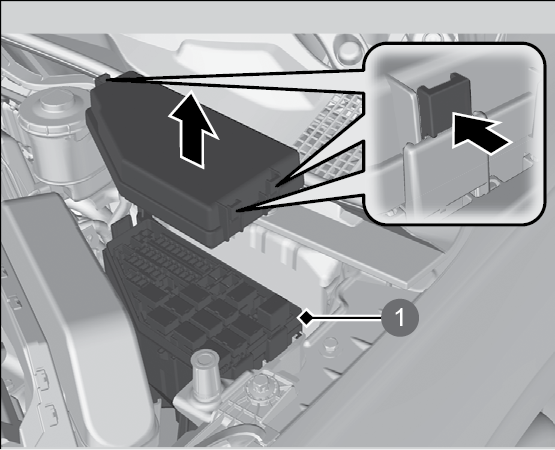

Localizada na parte traseira do compartimento do motor, no lado esquerdo. Empurre as linguetas para remover a tampa.

Caixa de Fusíveis

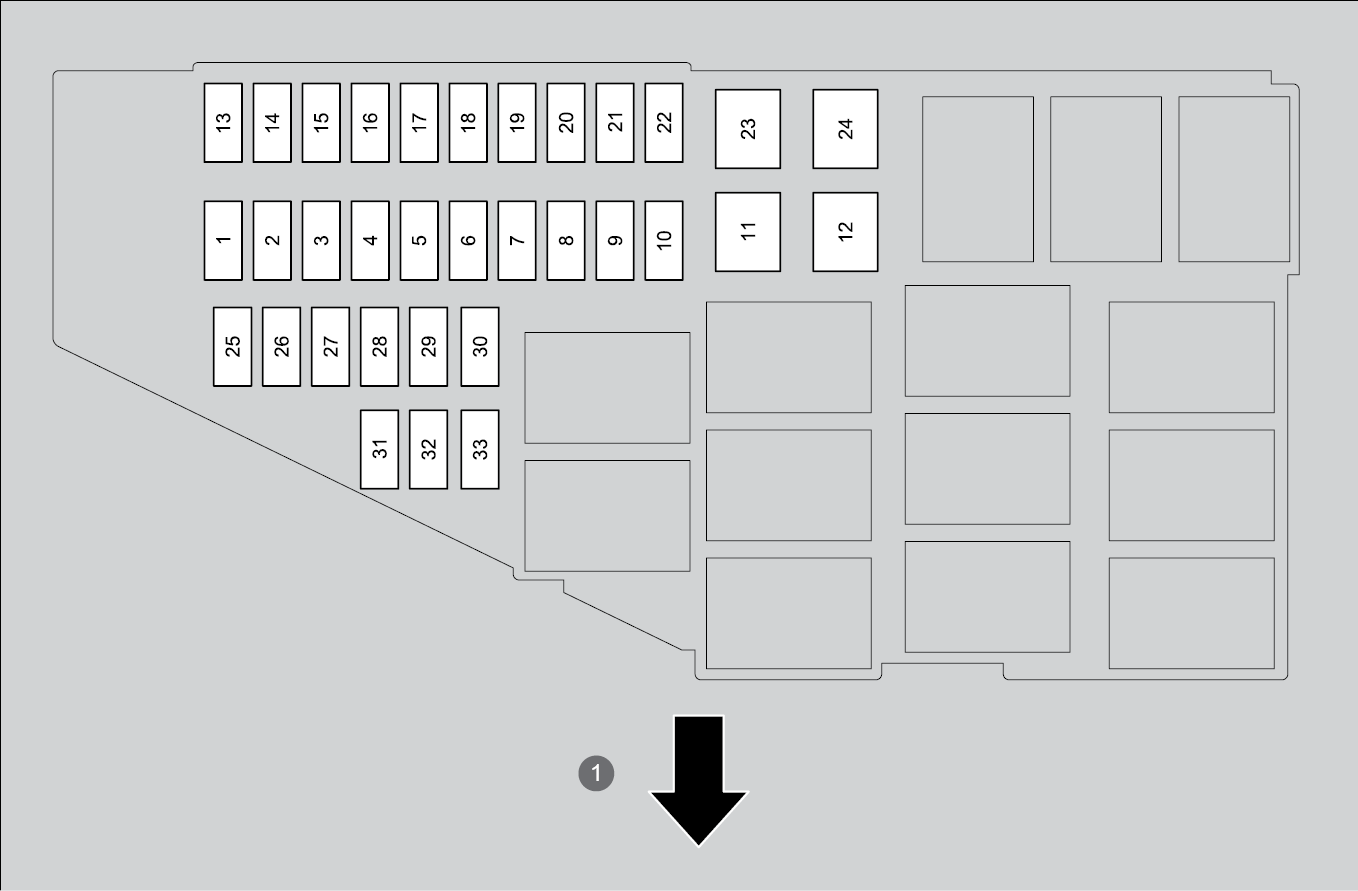

As localizações dos fusíveis são mostradas na figura ao lado. Localize o fusível correspondente pelo número do fusível e número da figura da caixa de fusíveis.

Frente

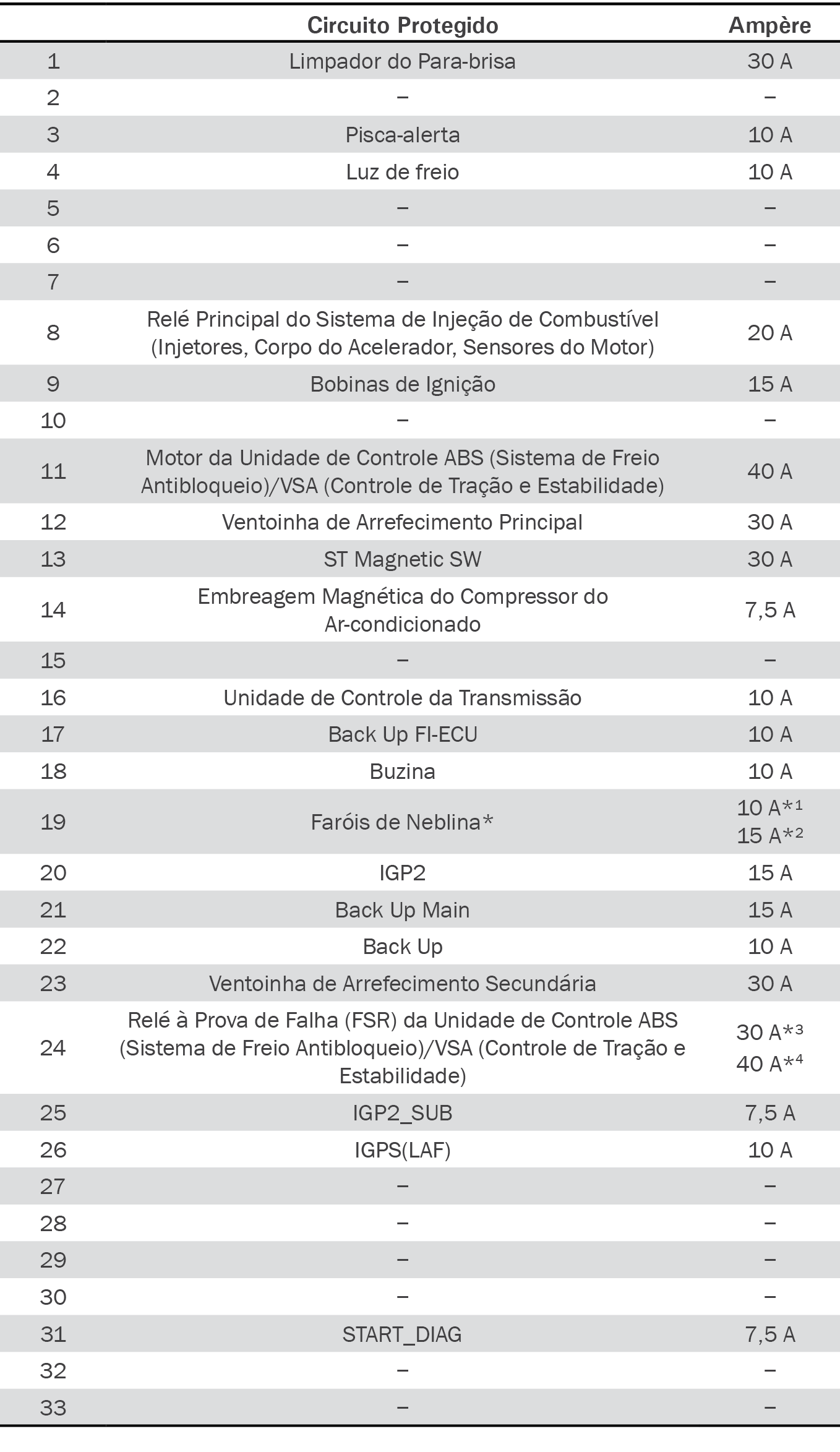

• Circuito Protegido e Amperagem para Cada Fusível

*1: Modelos com faróis de neblina do tipo LED*

*2: Modelos com faróis de neblina com lâmpadas halógenas*

*3: Modelos sem freio de estacionamento com acionamento elétrico*

*4: Modelos com freio de estacionamento com acionamento elétrico*

*Não disponível em todos os modelos

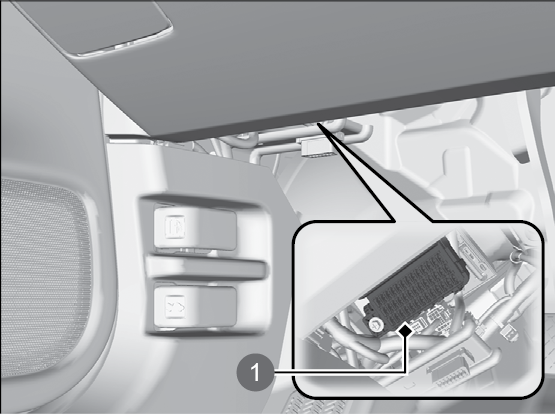

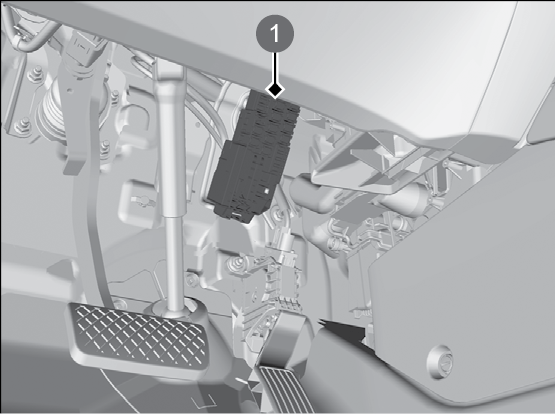

Caixa de Fusíveis Interna A do Lado do Motorista

Localizada abaixo do painel de instrumentos.

Caixa de Fusíveis

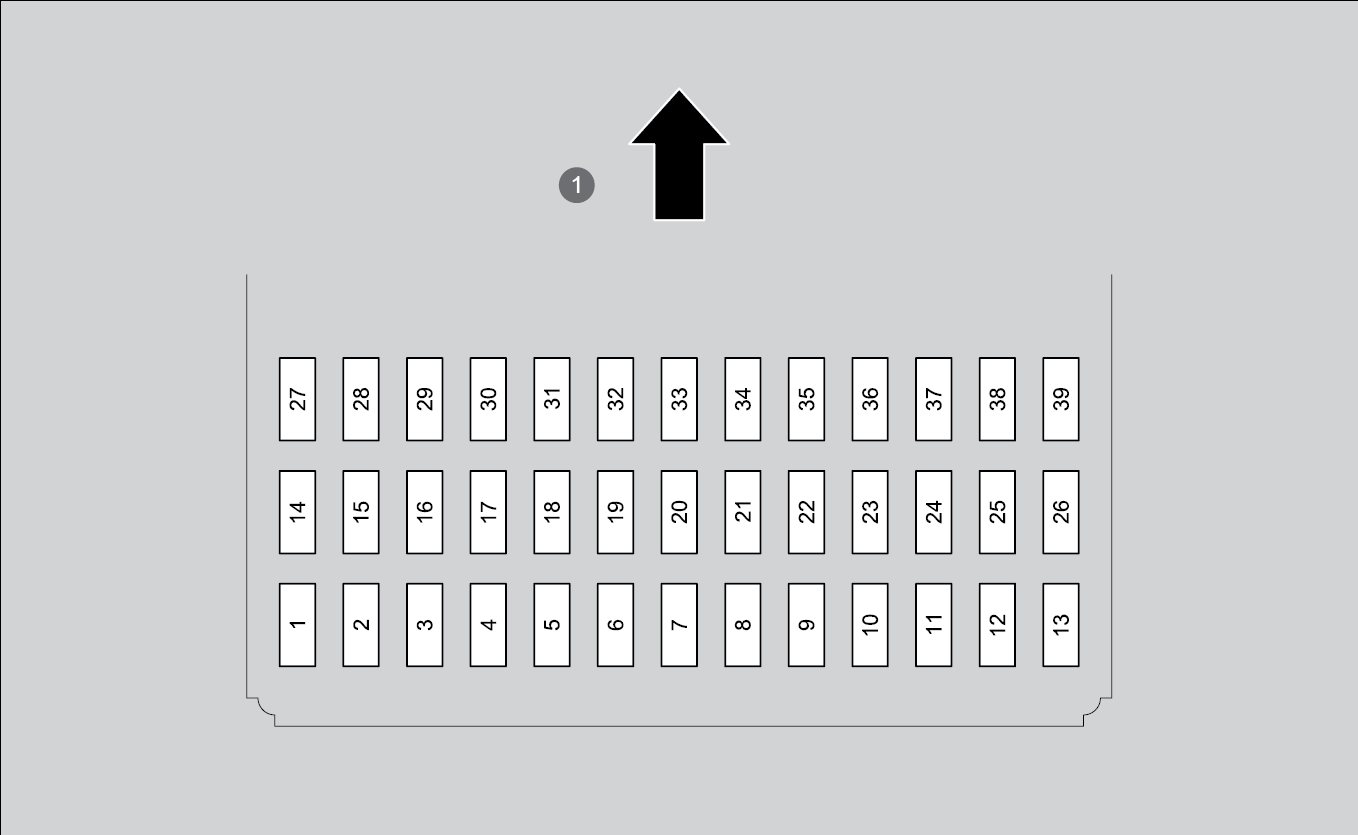

As localizações dos fusíveis são mostradas na figura abaixo. Localize o fusível correspondente pelo número do fusível e número da figura da caixa de fusíveis.

Parte Superior

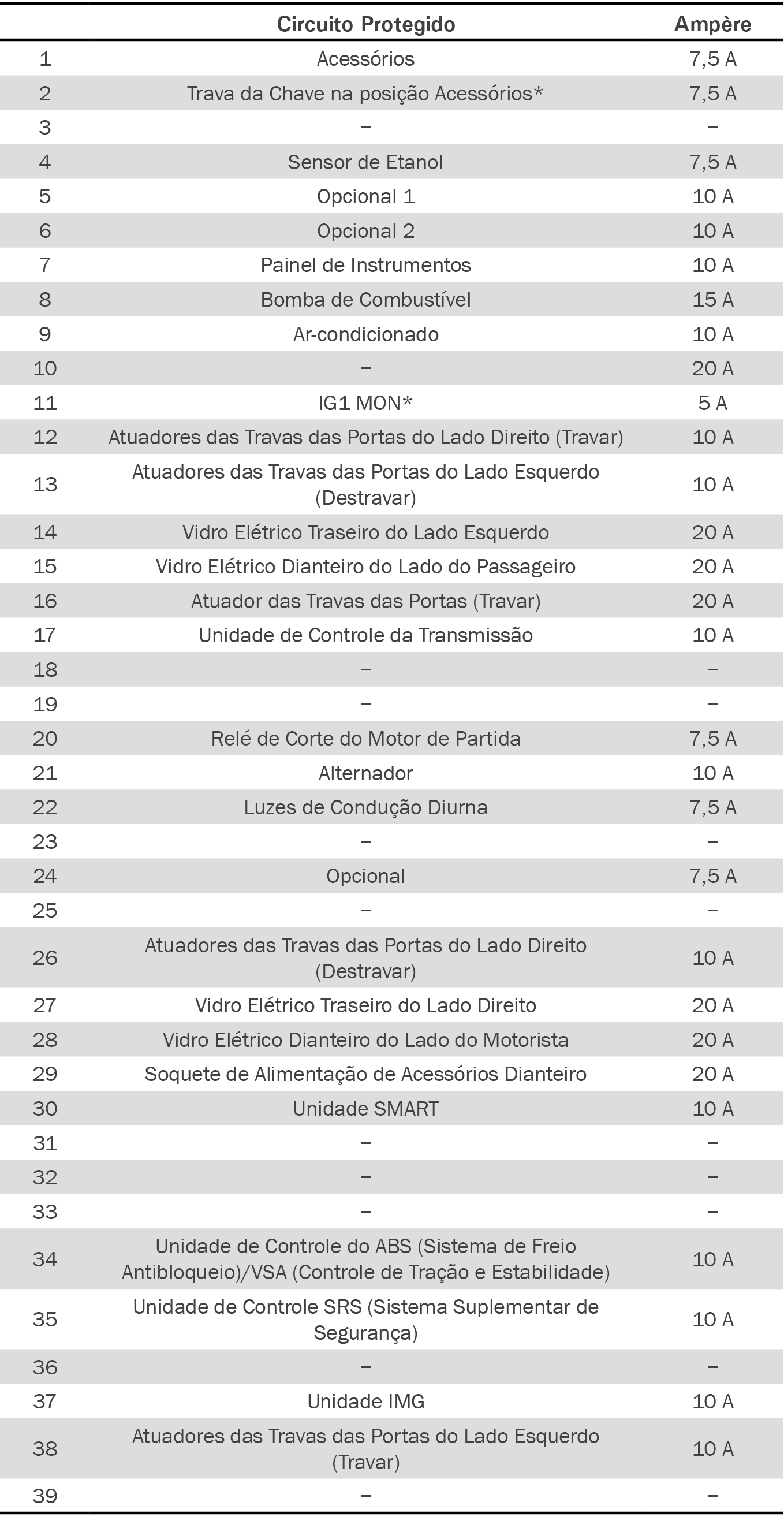

• Circuito Protegido e Amperagem para Cada Fusível

Atenção

Apesar de alguns sistemas ou funções não estarem disponíveis no seu modelo de veículo, os fusíveis podem estar aplicados na caixa de fusíveis.

* Se disponível

Caixa de Fusíveis Interna B do Lado do Motorista

Localizada abaixo do painel de instrumentos.

Caixa de Fusíveis

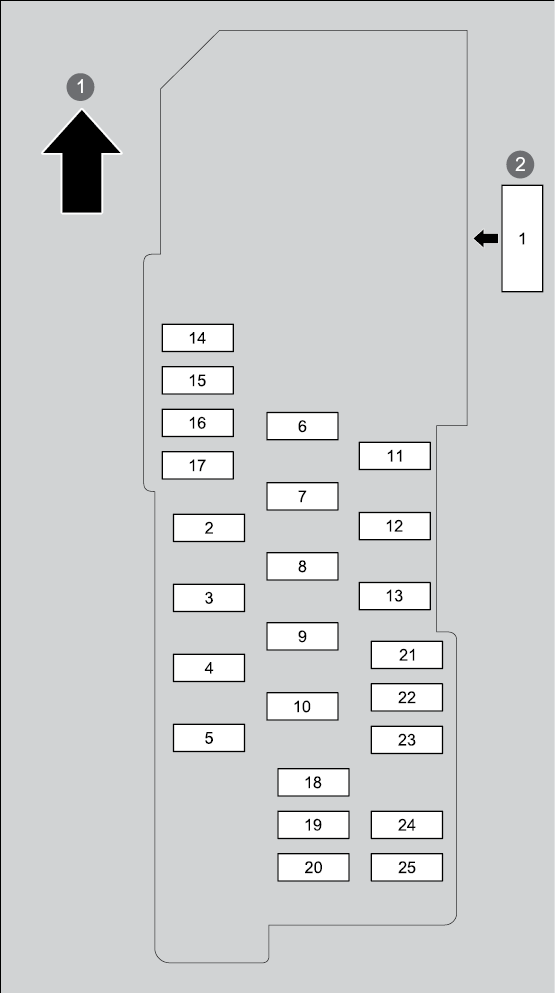

As localizações dos fusíveis são mostradas na figura ao lado. Localize o fusível correspondente pelo número do fusível e número da figura da caixa de fusíveis.

Parte Superior

Lateral

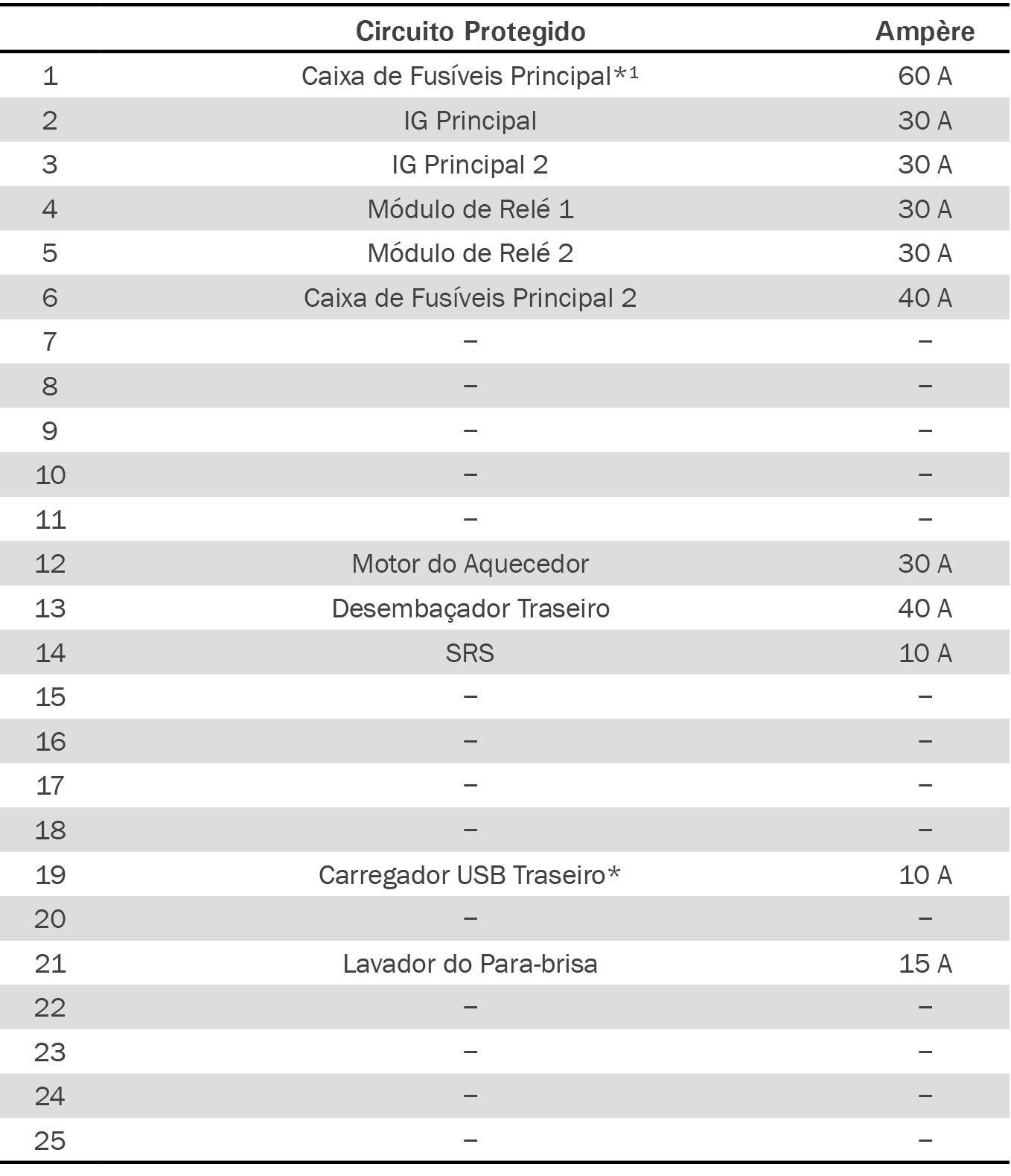

• Circuito Protegido e Amperagem para Cada Fusível

*1: A substituição deste fusível deve ser realizada em uma Concessionária Autorizada Honda no Território Nacional.

*Não disponível em todos os modelos

Inspeção e Substituição de Fusíveis

1. Altere o modo de alimentação para o modo VEÍCULO DESLIGADO. Desligue os faróis e todos os acessórios.

2. Remova a tampa da caixa de fusíveis.

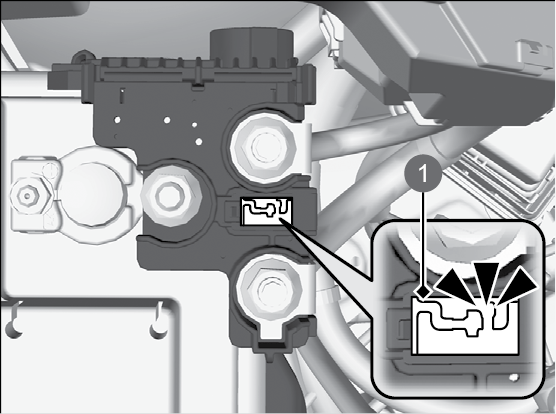

3. Verifique os fusíveis grandes no compartimento do motor.

• Se o fusível grande estiver queimado, substitua-o em uma Concessionária Autorizada Honda no Território Nacional.

Fusível Queimado

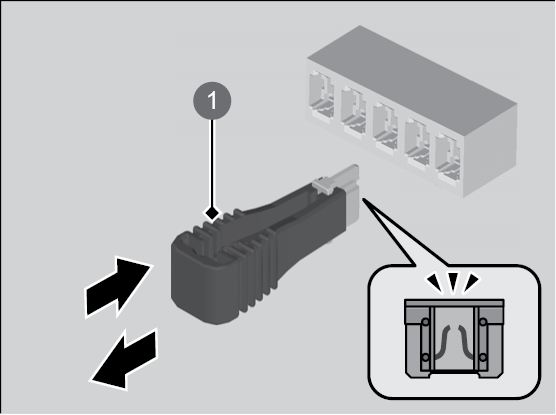

4. Inspecione os fusíveis pequenos no compartimento do motor e no interior do veículo.

• Se algum fusível estiver queimado, remova-o com o extrator de fusíveis e substitua-o por um novo.

Extrator de Fusíveis

Atenção

A substituição de um fusível por outro de amperagem maior pode danificar todo o sistema elétrico, em caso de sobrecarga. Utilize as imagens e tabelas para localizar o fusível desejado e confirme a especificação da amperagem nas tabelas. Consulte Localizações dos Fusíveis. Substitua o fusível por outro com a mesma amperagem nominal especificada. Seu veículo possui um extrator de fusíveis na parte interna da tampa da caixa de fusíveis no compartimento do motor (Tipo B). Consulte uma Concessionária Autorizada Honda no Território Nacional para a substituição dos fusíveis. Caso não possua um fusível de amperagem adequada para o circuito, sempre instale um fusível de amperagem menor. Adquira fusíveis sobressalentes em uma Concessionária Autorizada Honda no Território Nacional.
